A ClarkCountyCurbE1 alkotóelem kapcsolódásokat illeszt be egy padka létrehozásához a megadott beillesztési ponton. Az alak a Clark megyei E1-es típusú szegélyt ábrázolja.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

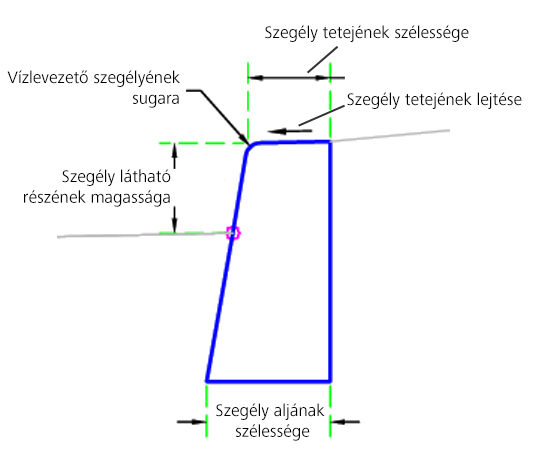

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Szegély aljának szélessége | Szegély aljának szélessége | Numerikus, pozitív |
8.25 hüvelyk 0.21 m |
| Szegély tetejének szélessége | Szegély tetejének szélessége | Numerikus, pozitív |
5.5 hüvelyk 0.14 m |
| Vízlevezető szegélyének sugara | Vízlevezető szegélyének sugara | Numerikus, pozitív |
1 hüvelyk 0.025 m |
| Szegély teljes magassága | Szegély teljes magassága | Numerikus, pozitív |
16 hüvelyk 0.40 m |
| Szegély látható részének magassága | Szegély látható részének magassága | Numerikus, pozitív |
6 hüvelyk 0.15 m |
| Szegély tetejének lejtése | Szegély tetejének lejtése | Numerikus, pozitív | 50 ( : 1) |
| Csatolási pont | Szegély csatolási pontja | Folyásvonal / Hátul | Folyásvonal |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem elkészíti egy Clark megyei E1-es típusú szegély alakját, amelynek csatolási pontja a folyásvonalnál vagy a szegély hátsó oldalán található.
Működés tervezési módban
Elrendezési módban ez az alkotóelem rajzolja meg a szegély alakját a beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Folyásvonal_folyóka | A szegély folyásvonala |
| P3 | Tető_Szegély | A szegély teteje |
| P4 | Back_Curb | A szegély hátsó felülete |
| L1 – L3 | Tető, Szegély | A szegély teteje |
| L4 – L6 | Alapszint, Szegély | A szegély alapszintje |
| S1 | Szegély | A szegély betonalakja |
Kódolási ábra
