A Berm alkotóelem kapcsolódásokat illeszt be egy padka létrehozásához. A padka a padka belső lábazatától vagy belső tetejéből is létrehozható. A padka ezután körömvonalat képez a felülethez.
Csatolás
A csatolási pont a padka belső lábazatánál vagy belső tetejénél található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

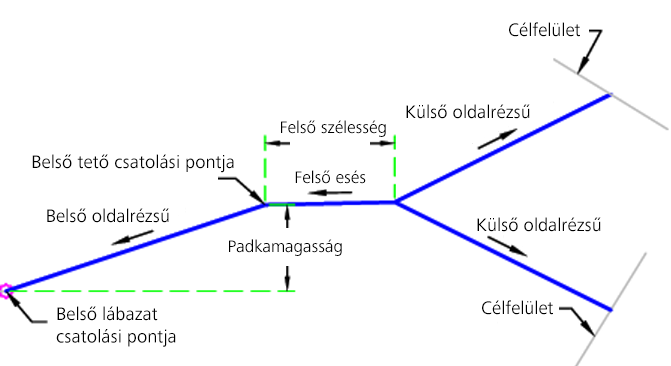

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal / Jobb | Jobb |
| Csatolási pont | A csatolási pont, amelyből a padkát létrehozza a program. | Belső lábazat / Belső tető | Belső lábazat |
| Padkamagasság | A padka csatolási ponttól mért magassága. | Numerikus |
4 láb 1.2 m |
| Külső oldalrézsű | Padka külső oldalának lejtése. | Numerikus | -2 ( : 1) |
| Belső oldalrézsű | Padja lejtése a padka belső oldalán. | Numerikus | 3 ( : 1) |
| Felső rész esése | A padka tetejének esése. | Numerikus | 2 (%) |
| Felső szélesség | A padka tetejének szélessége. | Numerikus, pozitív |
5 láb 1.5 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Padkafelület | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A padka kezdeti belső kapcsolódása a megadott magasság és a belső oldalrézsű alapján hozható létre. A padka teteje a megadott Felső szélesség és a Felső esés alapján hozható létre. A körömvonal-kapcsolódás a külső oldalrézsű használatával található meg.
Működés tervezési módban
Tervezési módban ez az alkotóelem 5 lábas (1,5 m-es) kapcsolódással rajzolja meg a támfalat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Padka_Alul | A padka belső alsó lábazata |
| P2 | Padka_Tető_Belső, | A padka tetejének belső része |
| P3 | Padka_Tető_Külső | A padka tetejének külseje |
| P4 | Körömvonal, Körömvonal_Bevágás | Bevágásrézsű kitűzési pontja |
| P5 | Körömvonal, Körömvonal_Töltés | Töltésrézsű kitűzési pontja |
| L1 – L4 | Padka, Tető, Alapszint | A padka teteje és alapszintje |
| L3 | Körömvonal_kitöltés, Körömvonal | Körömvonal-kapcsolódás töltési szakaszhoz |
| L3 | Körömvonal_Bevágás, Körömvonal | Körömvonal-kapcsolódás a bevágási keresztszelvényhez |

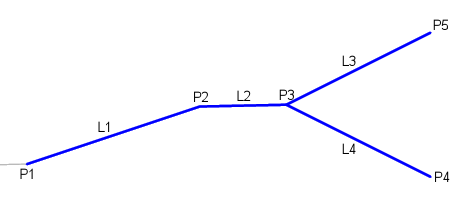

Kódolási ábra
