A CurbWallRadius alkotóelem szabványos 6" (0.15 m) / 12" (0.30 m) méretű szegélyfalak létrehozására szolgál a felhasználó által megadott szélességi és szegélysugár-értékek alapján.
Csatolás
A csatolási pont a szegélyfal kezdetének sugárpontján található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. | Bal/Jobb |
Jobb |
|
Szegélyszélesség |
A szegély szélessége. | Numerikus, pozitív |
0.5 láb 0.15 m |
|
Szegélymagasság |
A szegély magassága. | Numerikus, pozitív |
1 láb 0.30 m |
|

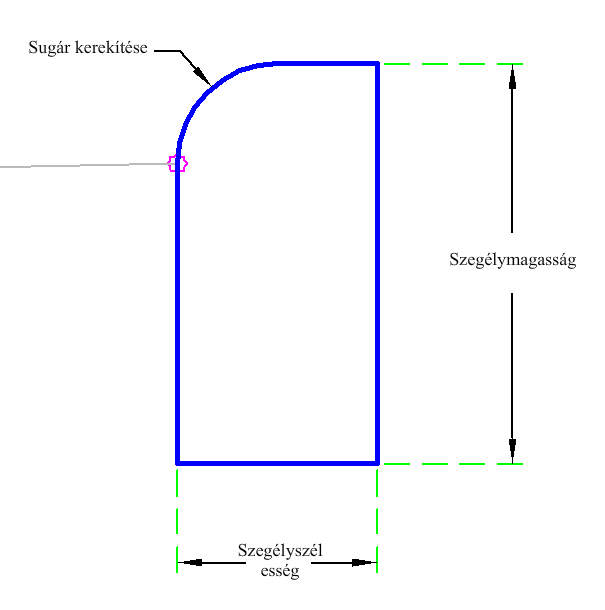

Kerekítési sugár |
Kerekítési sugár a szegély elején. | Numerikus, pozitív |
0.5 láb 0.15 m |
Célparaméterek
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Alkalmazott sugár |
A segély megoldott sugara. | Numerikus, pozitív |
Viselkedés
A szegélykapcsolódásokat a beviteli paraméterek alapján illeszti be a program. A legjobb eredmények érdekében minden méretnek pozitívnak kell lennie, és nem lehet nulla. A paraméterek ellenőrzi a program, hogy kiderüljön, a beviteli sugárértékek érvényes eredményt adnak-e.
Egy matematikailag lehetséges megoldás megtalálásához az alkotóelem a megadott szélességhez és magassághoz is hasonlítja a sugarat. Ha a szélesség vagy a magasság kisebb a sugárnál, akkor a szélesség vagy magasság közül a kisebbik érték felét használja.
Az alkotóelem elkészíti az egyszerű sugaras szegély alakját, a szegély alsó sugarán levő csatolási ponttal.
Működés tervezési módban
Tervezési módban ez az alkotóelem megjeleníti a szegély komponenst a megadott beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Csatolás | Szegély csatolási pontja |
| P2 | Face_Curb, Alapszint | A szegély éle |
| P3 | Alapszint | |
| P4 | Back_Curb | A szegély háta |
| P5 | Tető | |
| L1 | Szegély, Alapszint | A szegély a csatolási pont alatt |
| L2 | Alapszint | |
| L3 | CurbBack | A szegély háta |
| L4 - L5 | Tető | |
| S1 | Szegély |

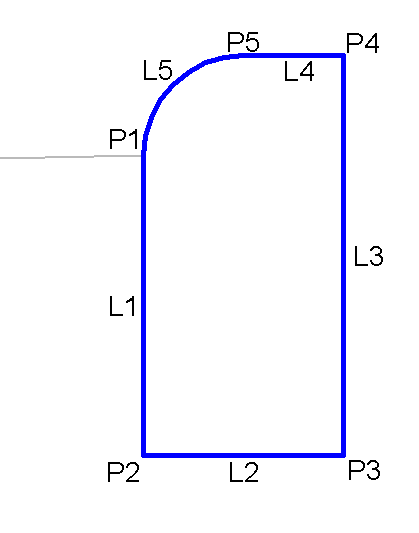

Kódolási ábra
