ClarkCountyExtrudedCurb

A ClarkCountyExtrudedCurb alkotóelem kapcsolódásokat illeszt be egy Clark megyei kihúzott szegély létrehozásához.

Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

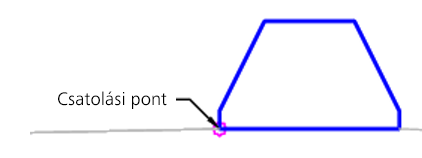

1. eset: 1. típus

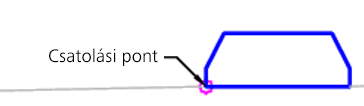

1. eset: 2. típus

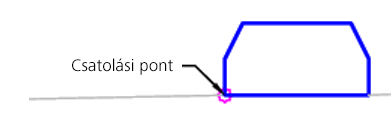

1. eset: 3. típus

Csatolás

A csatolási pont a szegély elülső élén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Szegély típusa	Használandó szegélytípus	1. típus / 2. típus / 3. típus	3. típus

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az alkotóelem a kiválasztott típus alapján egy Clark megyei kihúzott szegélyt hoz létre.

Működés tervezési módban

Elrendezési módban ez az alkotóelem rajzolja meg a szegély alakját a beviteli paraméterek alapján.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P3	KihSZGLY_Tető_Belső	Kihúzott szegély belső része felül
P4	KihSZGLY_Tető_Külső	Kihúzott szegély külső része felül
L1 – L5	KihSzegély	Kihúzott szegély
L6	KihSzegély, Alapszint	Kihúzott szegély alsó része
S1	Kih_Szegély	Kihúzott szegély betonja
