A PipeTrenchMultipleLayers2 alkotóelemben egyetlen cső található egy árokban, valamint a csövet körülvevő anyagréteg és a csőtok feletti további anyagréteg.
Ez az alkotóelem az ágyazati bázis, a csőzóna és a szemcsés háttöltés térfogatszámítását teszi lehetővé. A cső anyagréteggel van körülvéve, közvetlenül az ágyazat felett. A cső középpontja a tervezési hossz-szelvény. Az árok legfelső rétegnek mélysége változó; a többi csőárokréteg mélysége állandó. A mélységek, szélességek és átmérők árokról árokra változnak. Az árok mélysége a nyomvonal mentén változik, mivel az árok aljától a célfelületig méri a program.
Csatolás
Alapértelmezés szerint a csatolási pont a cső középpontjánál található.

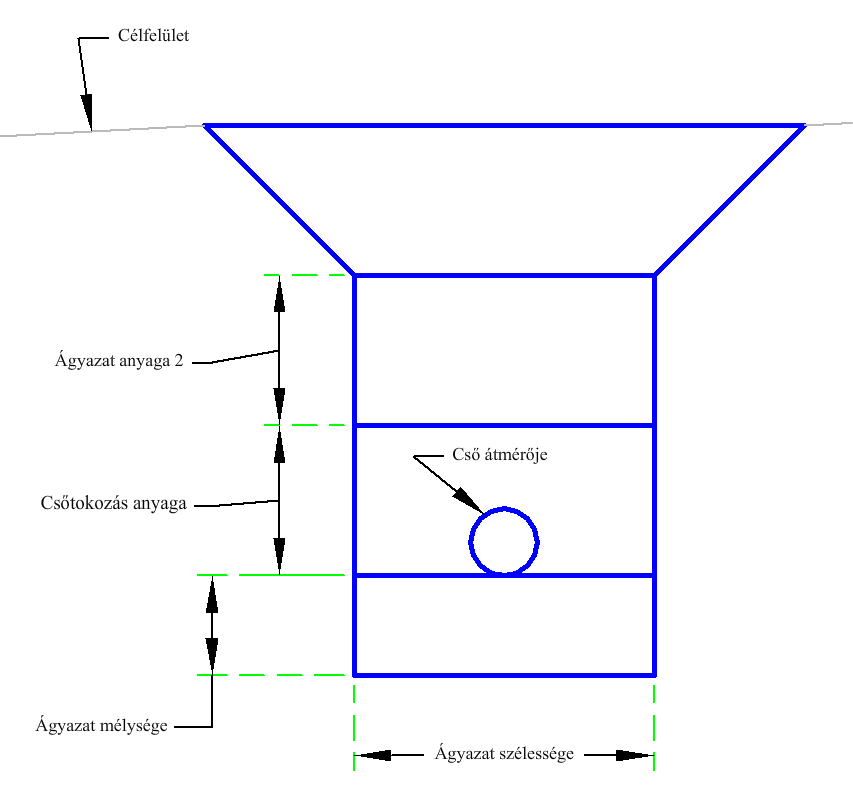

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Fenék szélessége | Megadja a csőárok szélességét. | Numerikus, pozitív |
3 láb 1 m |
| Csőfedél | A cső fedele. | Numerikus, pozitív |
0.5 láb 0.15 m |
| Cső átmérője | Cső átmérője. | Numerikus, pozitív |
0.667 láb 0.2 m |
| Ágyazat mélysége | A csőágyazat mélysége a cső folyásfeneke alatt. | Numerikus, pozitív |
0.75 láb 0.2 m |
| Csőtok anyagmélysége | A csőágyazat mélysége a cső folyásfeneke felett. | Numerikus, pozitív |
1.5 láb 0.45 m |
| Felület lejtése | Az árok oldalrézsűinek X : 1 esése. | Numerikus, pozitív |
1 (: 1) |
| Felső anyagmélység | Az ágyazat mélysége a csőágyazat felett. | Numerikus, pozitív |
3 láb 1 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felülete | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az árok aljának szintmagassága a nyomvonal hossz-szelvény magassága mínusz a cső átmérőjének fele, plusz az ágyazat mélysége. A vízszintes árok alja kapcsolódást a kapcsolódási pont eltolására szimmetrikusan helyezi el a program azon a magasságon. A csőtok anyagmélységével adható meg a cső körüli anyag. A csőtok anyaga felett található a Material2 a cső feletti anyag megadásához. Az oldalesések felfelé hosszabbodnak meg a meglévő felülethez. A vízszintes ágyazási kapcsolódás a megadott mélységre kerül az árok alja felett.
Működés tervezési módban
Tervezési módban ez az alkotóelem egy árkot rajzol.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | PipeBottom | A cső alja |
| P2 | Alapszint, BeddingBottomCenter | Az ágyazat aljának középpontja |
| P3 | PipeBackfillBottom_In | A belső cső háttöltésének alja |
| P4 | PipeBeddingBottom_In | A belső csőágyazat alja |
| P6 | Alapszint, PipeBeddingBottom_Out | A külső csőágyazat alja |
| P7 | PipeBackfillBottom_Out | A külső cső háttöltésének alja |
| P11, P13 | Cső | |
| P12 | PipeTop | A cső teteje |
| P14 | PipeCenter | A cső közepe |
| P15 | BottomMaterial2_In | Belső Material2 alja |
| P16 | BottomMaterial2_Out | Külső Material2 alja |
| P17 | BottomMaterial1_In | Belső Material1 alja |
| P18 | BottomMaterial1_Out | Külső Material1 alja |
| P19 | Tető, TrenchInner | Belső árok |
| P20 | Tető, TrenchOuter | Külső árok |
| L1 | PipeBackfillBottom | A cső háttöltésének alja |
| L2,L4 | PipeBedding | Csőágyazat |
| L3 | Alapszint, PipeBeddingBottom | Az ágyazat alja |
| L5 | PipeBackfillBottom | A háttöltés alja |
| L6 - L7 | Cső | |
| L8 | PipeBackfillMaterial_In | A belső cső háttöltésének anyaga |
| L9 | PipeBackfillMaterial_Out | A külső cső háttöltésének anyaga |
| L10 | BottomMaterial2 | Material2 alja |
| L11 | TrenchMaterial2_In | Belső árok Material2 |
| L12 | TrenchMaterial2_Out | Külső árok Material2 |
| L13 | BottomMaterial1 | Material1 alja |
| L14 | TrenchSlopeMaterial1_In | Belső árokesés Material1 |
| L15 | TrenchSlopeMaterial2_Out | Külső árokesés Material1 |
| L16 | Tető, TrenchWidth | Árokszélesség |
| S1 | PipeBedding | Csőágyazat |
| S2 | PipeBackfillMaterial | A cső háttöltésének anyaga |
| S3 | TrenchMaterial2 | Árok Material2 |
| S4 | TrenchMaterial1 | Árok Material1 |

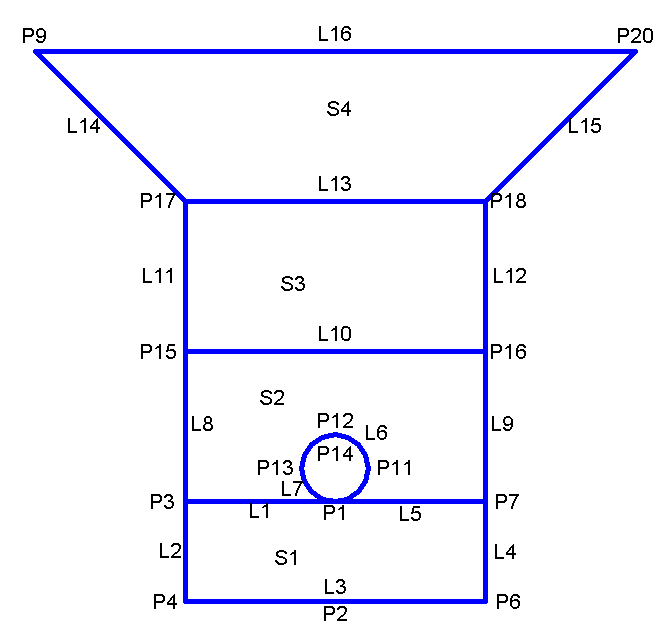

Kódolási ábra
