Dam

A Gát alkotóelem csatolásokat helyez el egy gát ábrázolásának létrehozásához. Az előrehaladási hossz-szelvény a gát geometriájának az adott állapotot tükröző módon való beállítására szolgál.

Csatolás

A csatolási pont a gát közepénél van.

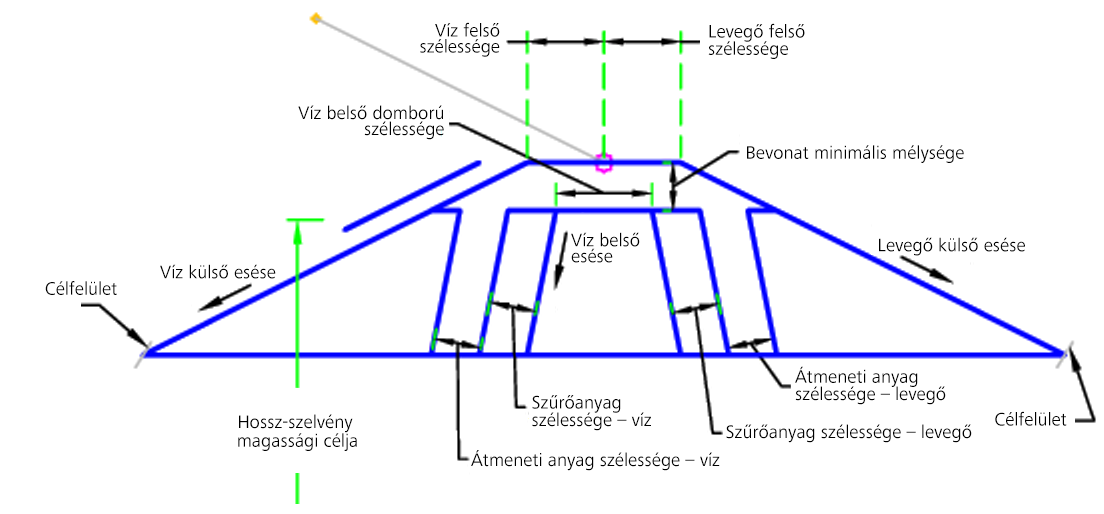

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Víz külső esése	A visszatartott víz felé néző gátoldal külső esése	Esés	2 ( : 1)
Levegő külső esése	A nem a visszatartott víz felé néző gátoldal külső esése	Esés	2 ( : 1)
Víz belső esése	A visszatartott víz felé néző gátoldal belső esése	Esés	0.2 ( : 1)
Levegő belső esése	A nem a visszatartott víz felé néző gátoldal belső esése	Esés	0.2 ( : 1)
Mag tetejének vastagsága	Magvastagság a gát tetején	Numerikus, pozitív	1.5 láb 0.45 m
Víz belső domború szélessége	A vezérlőponttól a víz felé néző oldalig mért szélesség	Numerikus	2 láb 0.6 m
Levegő belső domború szélessége	A vezérlőponttól a levegő felé néző oldalig mért szélesség	Numerikus	4 láb 1.2 m
Átmeneti anyag szélessége – levegő	Az átmeneti anyag szélessége a Kőzetkitöltés és a mag között a nem a visszatartott víz felé néző oldalon	Numerikus, pozitív	2 láb 1.2 m
Átmeneti anyag szélessége – víz	Az átmeneti anyag szélessége a Kőzetkitöltés és a mag között a visszatartott víz felé néző oldalon	Numerikus, pozitív	2 láb 1.2 m
Szűrőanyag szélessége – víz	A visszatartott víz felé néző szűrőanyag szélessége	Numerikus, pozitív	2 láb 1.2 m
Szűrőanyag szélessége – levegő	A nem a visszatartott víz felé néző szűrőanyag szélessége	Numerikus, pozitív	2 láb 1.2 m
Bélésanyag eltolása	A bélésanyag szükséges eltolási távolsága a felülettől a szakaszokban történő megjelenítéshez	Numerikus, pozitív	0.25 láb 0.1 m
Víz felső szélessége	A gát tetejének szélessége a referenciaponttól a visszatartott vízig mérve	Numerikus, pozitív	7.5 láb 2.2 m
Levegő felső szélessége	A gát tetejének szélessége a referenciaponttól a visszatartott vízzel ellentétes oldalig mérve	Numerikus, pozitív	7.5 láb 2.2 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Gát körömvonalának felülete	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges
Előrehaladási hossz-szelvény	A gát előrehaladási hossz-szelvényének megjelenítésére használható a magassági cél magassága alapján. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A kezdeti pont a csatolási pontnál található. Létrejönnek a külső körömvonal-csatolások. A rendszer a bemeneti paraméterek alapján hozza létre a gát belső szerkezetét. A gát alsó felülete a Gát körömvonalának felülete alapján jön létre.

Ha az előrehaladási hossz-szelvény megtalálható, akkor az alakok kiszámítása a hossz-szelvény magasságértékei alapján történik. A magasság alkalmazása szintfelületként történik.

Működés tervezési módban

Tervezési módban ez az alkotóelem jeleníti meg a gátat a megadott beviteli paraméterek alapján, 20 láb (6 m) magassággal.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	FelsőKözép	A gát tetejének középpontja
P2	FelsőJobb	A gát tetejének jobb oldala
P3 – P12	Gát	Gát
P13	FelsőBal	A gát tetejének bal oldala
L4 – L10	Alapszint
S1	Kőzetkitöltés
S2	ÁtmenetiAnyag
S3, S5	SzűrőAnyag
S4	Mag
S6	Kőzetkitöltés

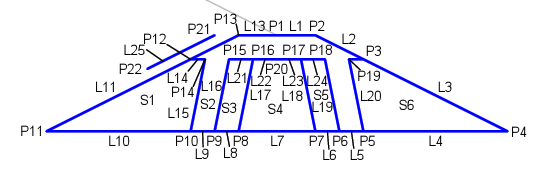

Kódolási ábra
