Az APWACurbs alkotóelem kapcsolódásokat illeszt be egy ágyazati réteggel ellátott szabványos alakú beton szegélyhez és vízlevezető csatornához. A szegély és vízlevezető mérete az APWA közművek építésére vonatkozó szabványterveinek 2012-es kiadásán alapul.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

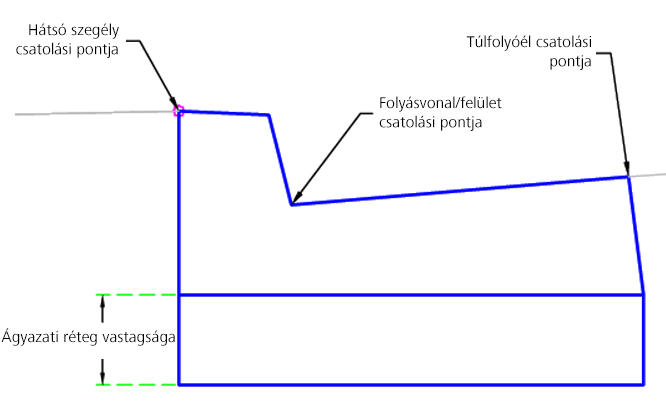

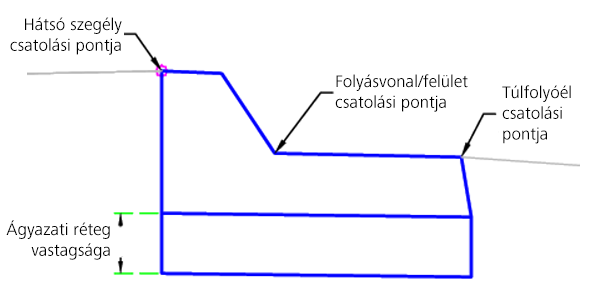

A1-6 és A1-8 APWA szegély

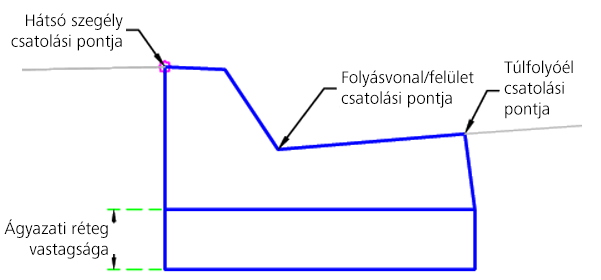

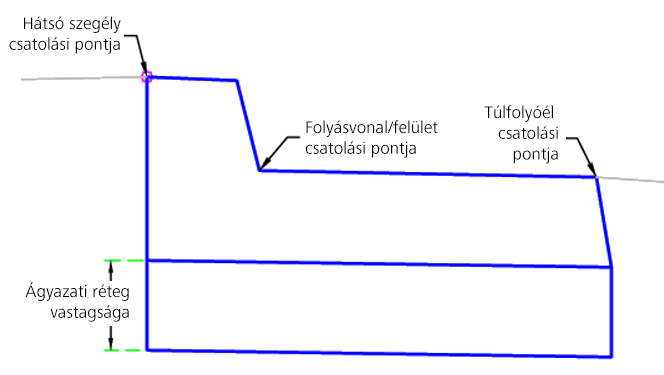

A3-6 és A3-8 APWA szegély

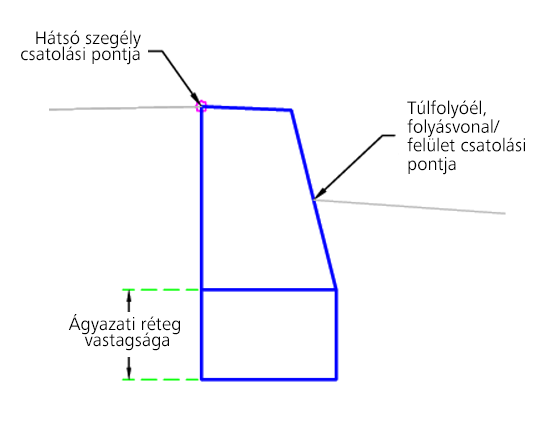

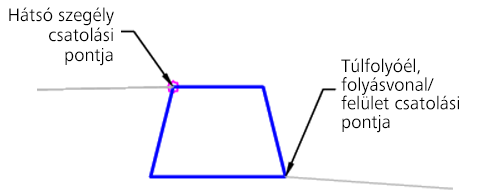

B1-6 APWA szegély

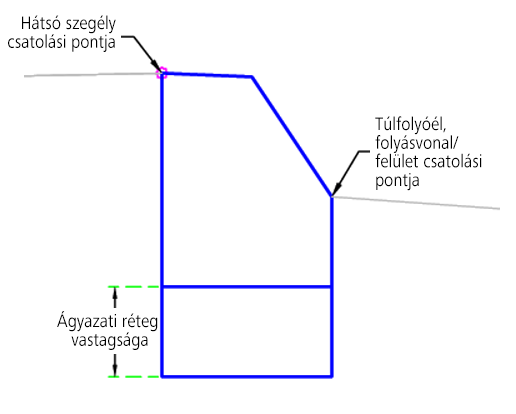

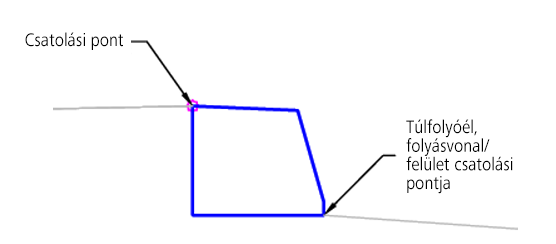

B2-6 APWA szegély

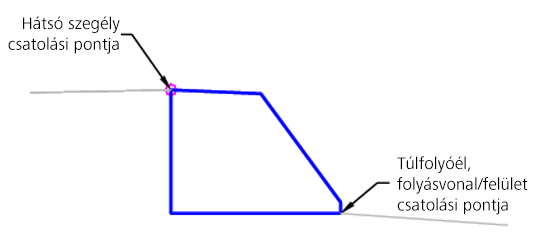

B3-6 APWA szegély
C1-6 és C1-8 APWA szegély
C2-6 APWA szegély
D1-6 és D1-8 APWA szegély
A2-6 és A2-8 APWA szegély
Csatolás
A csatolási pont a vízlevezető perempontján, a szegély hátsó felületén vagy a szegély lapján található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Alkotóelem beillesztését határozza meg a csatolási pont jobb vagy bal oldalán. |
Bal / Jobb |
Jobb |
| Szegély típusa | A használandó szegélytípust határozza meg. | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / D1-6 / D1-8 / C1-6 / C1-8 / B1-6 / B2-6 / B3-6 / D2-6 / C2-6 | A1-6 |
| Csatolási pont | A szegély csatolási pontját határozza meg. | Túlfolyóél / Hátsószegély / Folyásvonal-felület |
10.0 láb 3.0 m |
| Ágyazati réteg vastagsága | Mélység az ágyazati rétegig a perempontnál. Adjon meg nullát, ha nincs ágyazati réteg. | Numerikus, pozitív |
0.5 láb 0.150 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A szegély- és vízlevezető-kapcsolódásokat az alkotóelemben tárolt értékek alapján illeszti be a program. Minden méret pozitív, és nem nulla. Ha nem nulla az ágyazati réteg megadott vastagsága, akkor az ágyazati réteget nem illeszt be a program. Az ágyazati réteg lezárja a szegély hátának alját.
Az alkotóelem elkészíti a kiválasztott szegély, szegély és vízlevezető, vagy felületi szegély alakját, (a) a vízlevezető (vagy túlfolyóél) belső élénél vagy (b) a szegély hátsó oldalán vagy (c) a szegély vagy a vízlevezető folyásvonalánál (vagy felszínén) lévő csatolási ponttal.
Működés tervezési módban
Tervezési módban ez az alkotóelem megjeleníti a szegély és vízlevezető összetevőit a megadott beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Hátsószegély | Szegély háta |
| P2 | Felsőszegély | Szegély teteje |
| P3 | Folyásvonal_folyóka | Vízlevezető folyásvonalának pontja vagy befejezett felület |
| P4 | Perem | Vízlevezető csatorna perempontja |
| L1 – L3 | Tető, Szegély | Pályafelület a szegélyen és a vízlevezető csatornán |
| L4 – L6 | Szegély | |
| L7 | Szegély alsó része, Alapszint | |
| L10 | Ágyazat, Alapszint | |
| S1 | Szegély | Szegély és vízlevezető csatorna beton területe |
| S2 | Ágyazati réteg |

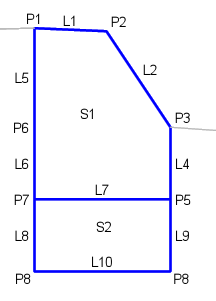

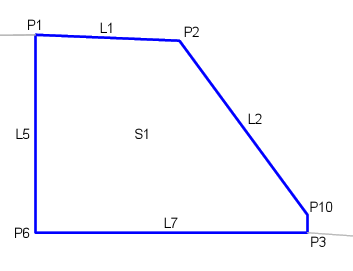

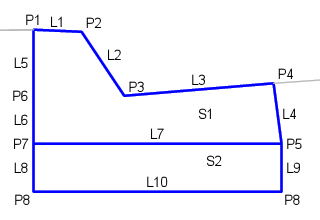

Kódolási ábra

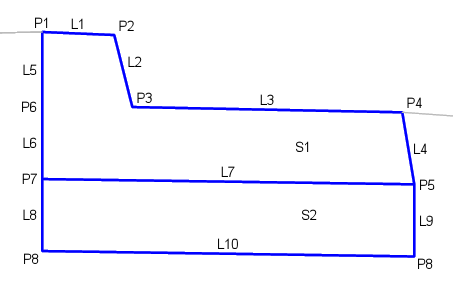

A1-6 és A1-8 APWA szegély

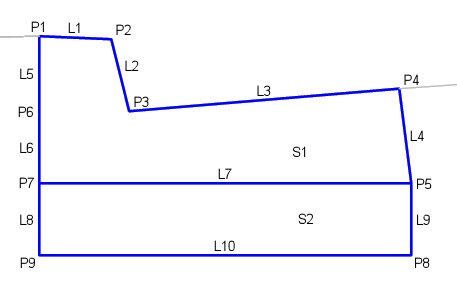

A3-6 és A3-8 APWA szegély

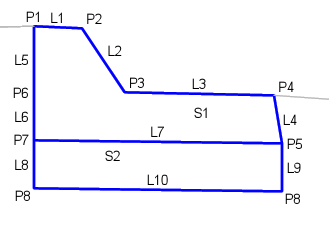

B1-6 APWA szegély
B2-6 APWA szegély
B3-6 APWA szegély
C1-6 és C1-8 APWA szegély
C2-6 APWA szegély
D1-6 és D1-8 APWA szegély
A2-6 és A2-8 APWA szegély
