SidewalkSlopesAndBase

Igazítás

A csatolási pont a belső sugárút belső élén található. A SidewalkSlopesAndBase alkotóelemet általában egy burkolat szegélyhátához vagy széléhez csatolják.

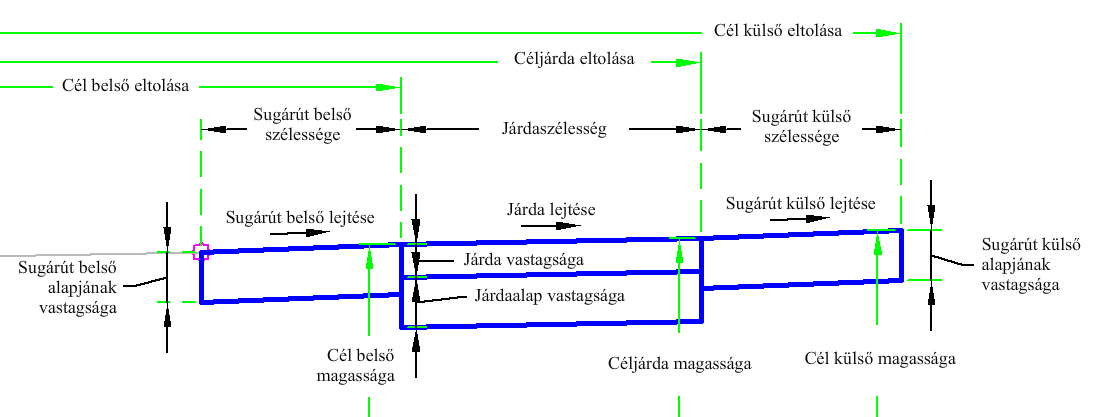

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Sugárút belső szélessége	A belső füves sugárút szélessége.	Numerikus, pozitív	4 láb 1.2 m
Sugárút külső lejtése	A külső füves sugárutak szélessége.	Numerikus, pozitív	0.5 láb 0.15 m
Járda alapmélysége	Ágyazati réteg vastagsága a járda alatt. Adjon meg nullát, ha nincs ágyazati réteg.	Numerikus, pozitív	0.5 láb 0.15 m
Sugárút belső alapmélysége	A belső füves sugárút alapmélysége.	Numerikus, pozitív	0.5 láb 0.15 m
Járda mélysége	A járda mélysége.	Numerikus, pozitív	0.333 láb 0.10 m
Sugárút külső lejtése	A külső sugárút %-os lejtése.	Numerikus	4 ( % )
Járda lejtése	A járda %-os lejtése.	Numerikus	2 ( % )
Belső sugárút lejtése	A belső sugárút %-os lejtése.	Numerikus	4 ( % )
Sugárút külső szélessége	A külső sugárutak szélessége.	Numerikus, pozitív	2 láb 0.6 m
Járdaszélesség	A járda szélessége.	Numerikus, pozitív	5 láb 1.5 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Sugárút belső szélessége	Ezzel felülbírálható a rögzített Sugárút belső szélessége, és a járda belső éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Sugárút külső magassága	Ezzel felülbírálható a sugárút külső lejtése, és a külső sugárút külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Sugárút külső szélessége	Használható a rögzített Sugárút külső szélessége érték eltolási nyomvonallal történő felülírásához. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Járda magassága	Ezzel felülbírálható a járda lejtése, és a járda külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Járdaszélesség	Ezzel felülbírálható a rögzített járdaszélesség, és a járda külső éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Sugárút belső magassága	Ezzel felülbírálható a sugárút belső lejtése, és a belső sugárút külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A belső gyepsáv, járda és külső füves rész kapcsolódása a csatolási ponttól kifelé kerül beillesztésre a megadott lejtéssel. A fűsávok elhagyhatók, ha nulla szélességet ad meg.

Eltolási nyomvonalak hozzárendelésével igény szerint különböző elemszélességeket érhet el. Ezenkívül az oldalesések kiszármaztathatók a párhuzamos hossz-szelvényekbe való gépeléssel.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti a sugárutakat, a járdát és az alapot alkotó csatolásokat.

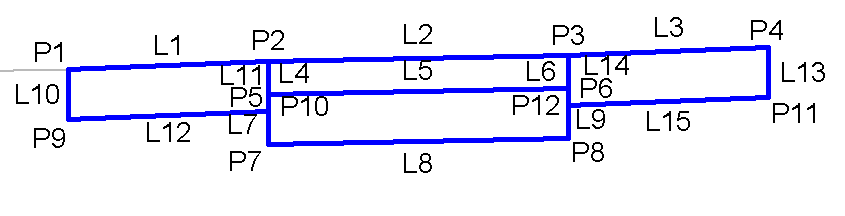

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető
P2	Sidewalk_In, tető	Belső járda
P3	Sidewalk_Out, tető	Külső járda
P4	OutsidePointCode, tető	Külső pontkód
P5	Sidewalk_Datum, BottomConcrete	Járda alapszintje, beton alja
P6	Járda, BottomConcrete	Beton alja
P7, P8	Sidewalk_Base	Járda alapja
P9, P10	InsideBaseDepth	A belső alap mélysége
P11, P12	OutsideBaseDepth	A külső alap mélysége
L1	Tető
L2	Tető, Járda
L3	Tető
L5, L6	Járda, Alapszint
L7	Járda
L8, L10, L13, L14	Alap, Alapszint
L9	Sidewalk_Base	Járda alapja
L11	InsideBaseDepth	A belső alap mélysége
L12	InsideBase, alapszint	Belső alap
L15	OutsideBaseWidth	A külső alap szélessége
S1	Járda
S2, S3	BasePlanter	Alapkészítő
S4	Bázis
