CrossGutter

Csatolás

A csatolási pont a keresztcsatorna folyásvonalánál található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

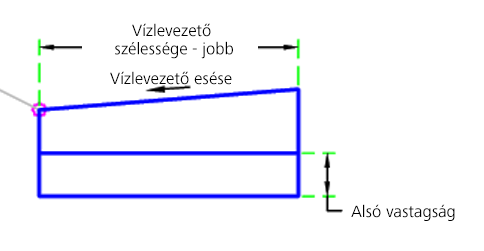

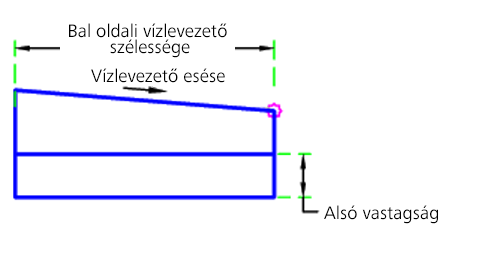

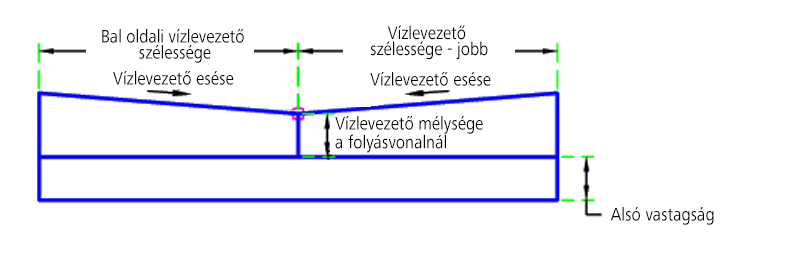

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Vízlevezető összetétele	Meghatározza, hogy a bal, a jobb oldali vagy mindkettő létrejön-e	Mindkettő / Bal / Jobb	Mindkettő
Alsó vastagság	A vízlevezető alatti alsó vastagság	Numerikus, pozitív	0.5 láb 0.15 m
Vízlevezető mélysége a folyásvonalnál	Vízlevezető mélysége a folyásvonalnál	Numerikus, pozitív	0.5 láb 0.15 m
Vízlevezető esése	Vízlevezető esése	Numerikus	8 (%)
Bal oldali vízlevezető szélessége	Bal oldali vízlevezető szélessége	Numerikus, pozitív	3 láb 0.9 m
Vízlevezető szélessége - jobb	Vízlevezető szélessége - jobb	Numerikus	3 láb 0.9 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Jobb oldali él szintmagassága	A keresztcsatorna jobb oldali éle szintmagasságának felülírására használható. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal oldali él szintmagassága	Ezzel felülbírálható a bal oldali él. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal oldali él eltolása	A keresztcsatorna bal oldali éle szintmagasságának felülírására használható. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali él eltolása	A keresztcsatorna jobb oldali éle szélességének felülírására használható. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A vízlevezető kapcsolódásait a beviteli paraméterek alapján illeszti be a program. A célok a jobb és bal oldalon is felülírhatják a keresztcsatorna külső élét. Ha az alsó vastagság nagyobb mint 0, az alap a keresztcsatorna alatt jön létre.

Működés tervezési módban

Tervezési módban ez az alkotóelem megjeleníti a keresztcsatorna összetevőit a megadott beviteli paraméterek alapján.

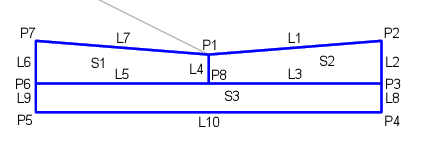

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	FL	Folyásvonal
P2, P7	VízlevezetőSzéle	A vízlevezető széle
P3, P6	Él_Alapszint	Keresztcsatorna alsó éle
P4, P5	Alap_Alapszint	Az alap alja
P8	FV_Alapszint	Alapszint a folyásvonalnál
L1, L7	Tető, Vízlevezető	A keresztcsatorna teteje
L3, L5	Vízlevezető, Alapszint	A vízlevezető alja
L10	Alap, Alapszint	Az alap alja
S1, S2	Vízlevezető	Beton vízlevezető
S3	Alap	Alap
