A BasicBenchTargetElevations alkotóelem kapcsolódásokat helyez el a bevágási vagy töltési víznyelő rézsűk létrehozása céljából, szükség szerint ismétlődő földpadkákkal.
A földpadkáknál megadhatja a völgy szélességét és mélységét, valamint kijelölheti a célmagasságot a padka pontjánál. Ez az alkotóelem az ismétlés funkciót legfeljebb a megadott számú alkalommal használja addig, amíg a cél magasságot meg nem találja egy hossz-szelvényen vagy vezérlővonalon, majd egy körömvonal-kapcsolódással fejezi be azt.
A felhasználó megadhatja a maximális körömvonal-magasságot, és ha a beillesztési pont és a célfelület közötti függőleges távolság nagyobb, mint a megadott maximális körömvonal-magasság, akkor a program padozatot képez a megadott földpadka-magasság, esés, lejtés és szélesség használatával. Ez a művelet addig ismétlődik, amíg a program meg nem találja a célmagasságot.
Ha a program nem találta meg a célmagasságot a művelet megadott számú ismétlődése alatt, az alkotóelem egy körömvonal-kapcsolódás használatával fejeződik be, amíg el nem éri a célfelületet. Ha a beillesztési pont és a célfelület közötti függőleges távolság kisebb, mint a maximális körömvonal-magasság, akkor nem történik padozatképzés, és a program körömvonal-kapcsolódást helyez el.
Ha a program nem találta meg a célfelületet a művelet megadott számú ismétlődése alatt, az alkotóelem egy körömvonal-kapcsolódás használatával fejeződik be, amíg el nem éri a célfelületet.
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

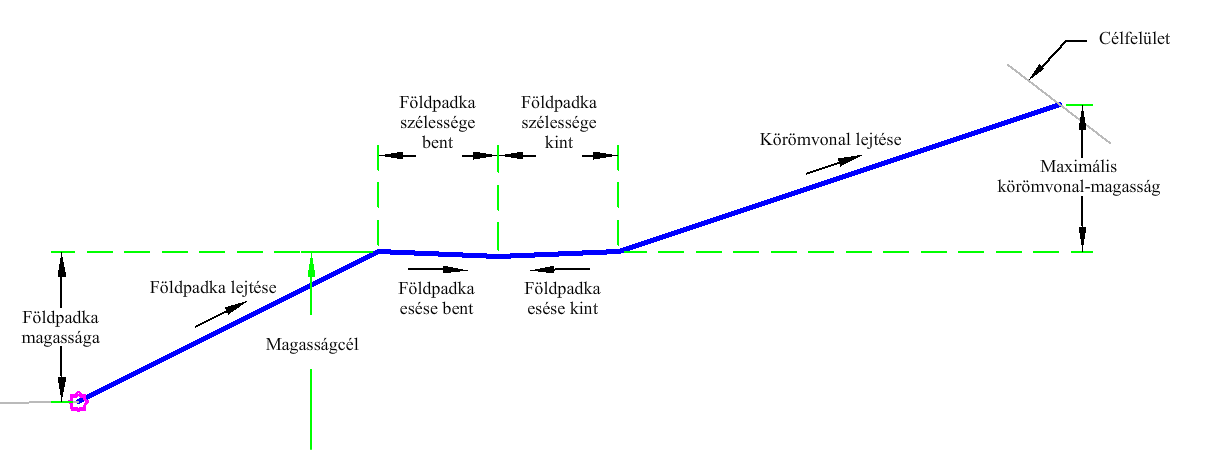

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. |
Bal / Jobb |
Jobb |
|
Maximális körömvonal-magasság |
A bevágási vagy töltési körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus |
15.0 láb 4.5 m |
|
Földpadka magassága |
A padka legnagyobb megengedett magassága egy új padka előtt. |
Numerikus |
10.0 láb 3.0 m |
|
Földpadka esése |
A padkák közötti esés. |
Numerikus, pozitív |
1 (: 1) |
|
Földpadka megelőző lejtése |
A földpadka +/- %-os lejtése. A pozitív lejtések a növekvő eltolás irányába emelkednek. |
Numerikus |
4 (%) |
|
Földpadka megelőző szélessége |
A földpadka-áramlásvonalhoz vezető padka szélessége. |
Numerikus, pozitív |
4 láb 1.2 m |
|
Földpadka követő lejtése |
A földpadka +/- %-os lejtése. A pozitív lejtések a növekvő eltolás irányába emelkednek. |
Numerikus |
4 (%) |
|
Földpadka követő szélessége |
A földpadka-áramlásvonalat követő padka szélessége. |
Numerikus |
4 láb 1.2 m |
|
Körömvonal lejtése |
A körömvonal lejtése. |
Numerikus, pozitív |
2 (: 1) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Körömvonal felülete |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
|
Elevation Target |
A szintmagasság céljának neve. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó. A célfelületi metszés kiszámítása a megadott körömvonallejtés alapján történik. Ha a célfelületi metszés magassága túllép a maximális körömvonal-magasságon vagy a magassági célon, a földpadka magasságával rendelkező kapcsolódást illeszti be a program, és hozzáadja a földpadkát. A sarokpont visszakerül a földpadka külső élére, és a folyamat addig ismétlődik, amíg olyan körömvonal-kapcsolódás nem található, amelyik nem haladja meg a maximális körömvonal-magasságot.
Ez az alkotóelem tartalmaz egy ismétlődésdefiníciót, mely L2-ből, L3-ból és L4-ből áll, és addig ismétlődik, amíg el nem éri a felületcélt, vagy amíg legfeljebb 10-szer meg nem ismétlődött.
Működés tervezési módban
Tervezési módban ez az alkotóelem 5 egységig rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 - P5 | Tető | |
| P5 | Körömvonal | Körömvonal pont a bevágási vagy töltési feltételnél. Ez csak a tényleges körömvonal pontra vonatkozik. |
| L1 - L4 | Tető |

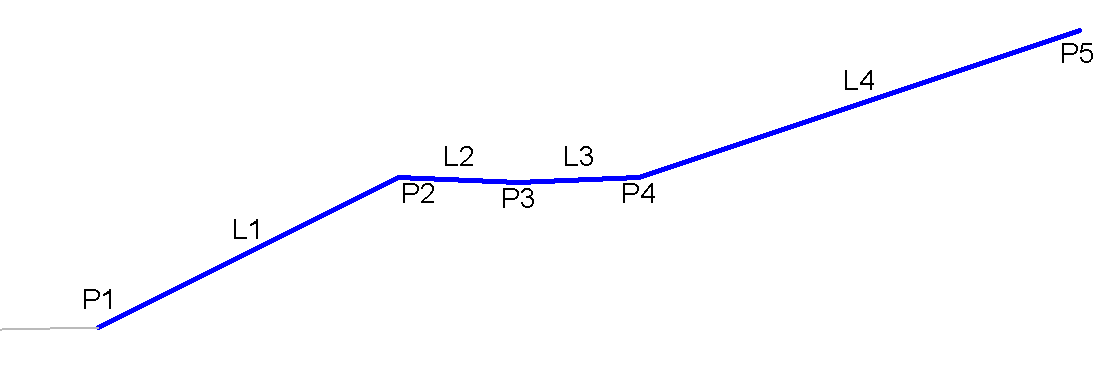

Kódolási ábra
