A ShoulderParabolicDaylight alkotóelem a padka- és körömvonal-kapcsolódások közötti magassági sarokpont (MSP) lekerekítésére, illetve a körömvonal és a célfelület közötti lekerekítésre alkalmas.
Ezen kívül megadhatja a padka szélességének méreteit a kezdőponttól az MSP-ig, vagy a kezdőponttól az MLK-ig (magassági lekerekítés kezdőpontja).

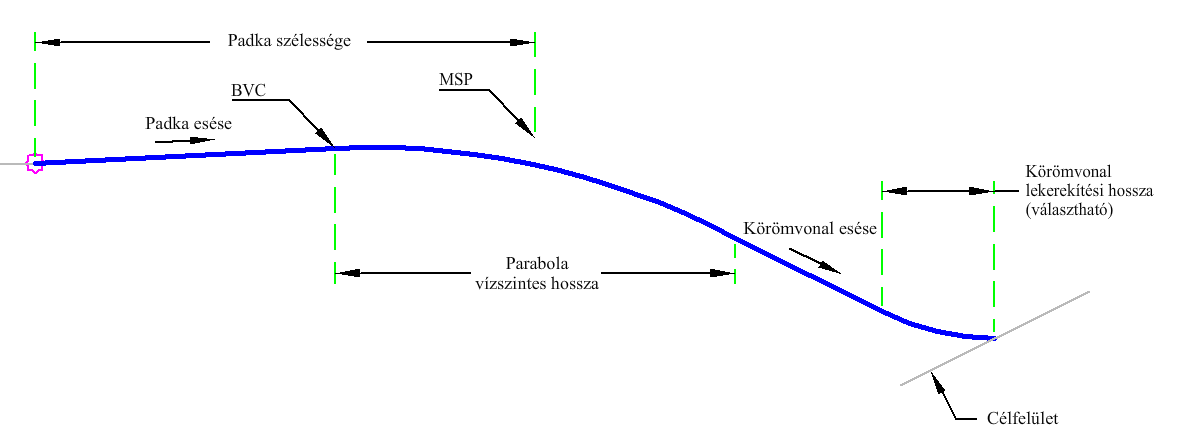

A kezdőponttól az MSP-ig:

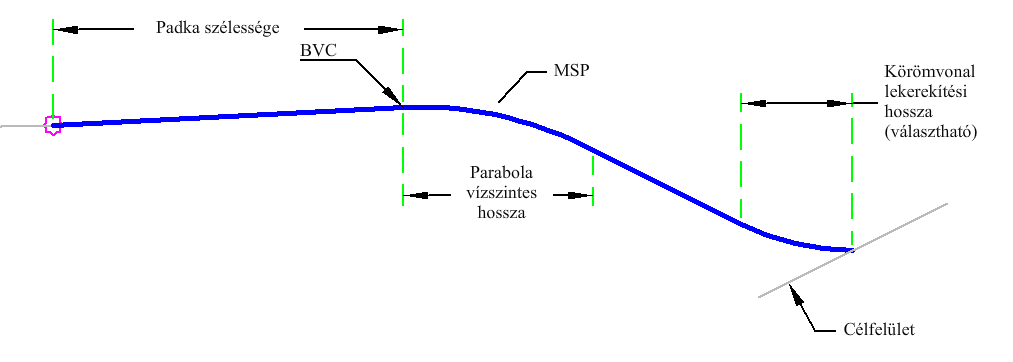

A kezdőponttól az MLK-ig:
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal/Jobb | Jobb |
| Padka szélessége | Szélesség a csatolási ponttól a padka fordulópontjáig. | Numerikus, pozitív |
10 láb 3 m |
| Padkaszélesség definíciója | A padkaszélességet a beépítési ponttól eddig a helyig méri a program. | MSP/MLK | MSP |
| Körömvonal-lekerekítés hossza (nem kötelező) | Megadja a hossz értékét. | Numerikus, pozitív |
5 láb 1.5 m |
| Parabola függőleges hossza | A parabola hossza az MSP vagy MLK pontban. | Numerikus, pozitív |
8 láb 2.5 m |
| Körömvonal esése (+/- bevágáshoz/töltéshez) | A körömvonalrézsű +/- %-os esése. | Numerikus | 50 ( % ) |
| Padka esése | A padka +/- %-os esése. | Numerikus | 5 ( % ) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felület | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem elkészíti a padka alakját. Az alkotóelem az MSP és MLK alapján kiszámolja az alakot. Az alkotóelem ellenőrzi, hogy maradt-e elengedő hely a körömvonal-lekerekítéshez.
Ha nincs elegendő hely a körömvonal-lekerekítéshez, akkor az ív hosszát a körömvonal lekerekítéséhez szükséges hosszra igazítja.
Ezután ellenőrzi, hogy a parabola megelőző és követő esése megegyező értékkel rendelkezik-e. Ha az esés megegyezik, kapcsolódást rajzol. Ha nem egyezik meg, akkor homorú vagy domború parabolaívet hoz létre. Ha lehetséges, egy pontot ad hozzá a parabolaív legmagasabb vagy legalacsonyabb pontjához.
Művelet tervezési módban
Tervezési módban az alkotóelem megjeleníti a padkát alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P2 - P5 | Tető | |
| L1 - L4 | Tető |

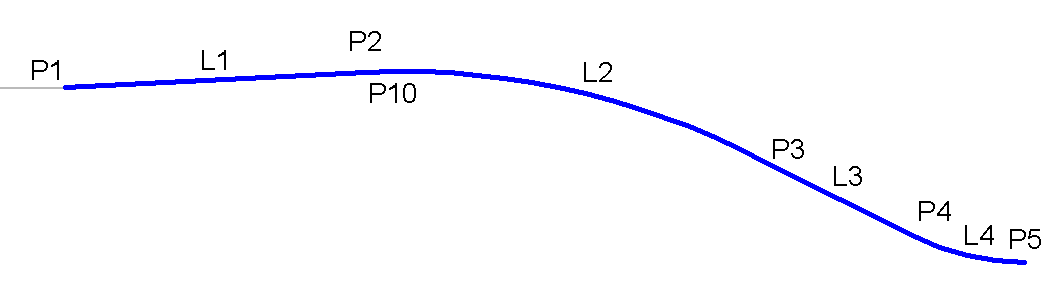

Kódolási ábra
