A PipeTrenchMultipleLayers alkotóelemben egyetlen cső található egy árokban, és a csövet egy anyagréteg veszi körül.
Ez az alkotóelem az ágyazati bázis, a csőzóna és a szemcsés háttöltés térfogatszámítását teszi lehetővé. A cső anyagréteggel van körülvéve, közvetlenül az ágyazat felett. A cső középpontja egy tervezési hossz-szelvénnyel fog rendelkezni. A szemcsés háttöltés területén a mélység eltérhet; más helyeken állandó lesz. Minden mélység, szélesség és átmérő árokról árokra változik. Az árok mélysége a nyomvonal mentén változik, mivel az árok aljától a célfelületig méri a program.
Igazítás
Alapértelmezés szerint a csatolási pont a cső középpontjánál található.

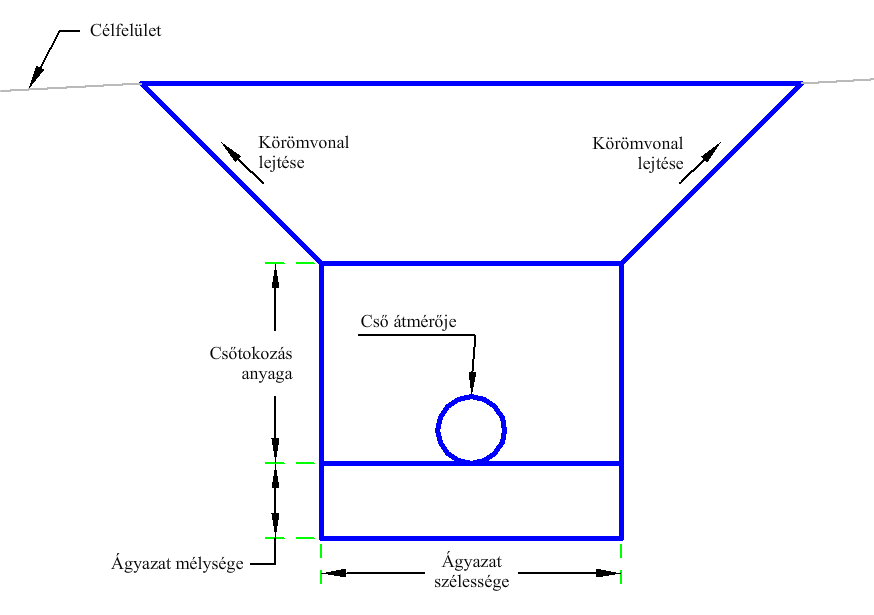

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Alapszélesség | A csőárok alapszélessége. | Numerikus, pozitív |
3 láb 1 m |
| Cső átmérője | Cső átmérője. | Numerikus, pozitív |
0.667 láb 0.2 m |
| Ágyazat mélysége | A csőágyazat mélysége a cső folyásfeneke alatt. | Numerikus, pozitív |
0.75 láb 0.2 m |
| Csőtok anyagmélysége | A csőágyazat mélysége a cső folyásfeneke felett. | Numerikus, pozitív |
2 láb 0.6 m |
| Célfelület lejtése | Az árok oldalrézsűinek X : 1 esése | Numerikus, pozitív |
1 (: 1) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felület | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az árok aljának szintmagassága a nyomvonal hossz-szelvény magassága mínusz a cső átmérőjének fele, plusz az ágyazat mélysége. A vízszintes árok alja kapcsolódást a kapcsolódási pont eltolására szimmetrikusan helyezi el a program azon a magasságon. A csőtok anyagmélységével adható meg a cső körüli anyag. Az oldalesések felfelé hosszabbodnak meg a meglévő felülethez. A vízszintes ágyazási kapcsolódás a megadott mélységre kerül az árok alja felett.
Művelet tervezési módban
Tervezési módban ez az alkotóelem egy árkot rajzol.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | PipeBottom | A cső alja |
| P2 | BeddingBottomCenter | Az ágyazat aljának középpontja |
| P3 | PipeBackfillBottom_In | A belső cső háttöltésének alja |
| P4 | PipeBeddingBottom_In | A belső csőágyazat alja |
| P6 | PipeBeddingBottom, Alapszint | Csőágyazat alja |
| P7 | PipeBackfillBottom_Out | A külső cső háttöltésének alja |
| P8 | PipeCenter | A cső közepe |
| P11 | Cső | |
| P12 | PipeTop | A cső teteje |
| P13 | Cső | |
| P15 | TopBackfill_In | A háttöltés belső teteje |
| P16 | TopBackfill_Out | A háttöltés külső teteje |
| P17 | Töréspont, Tető | |
| P18 | Tető | |
| L1, L5 | PipeBackfillBottom | A cső háttöltésének alja |
| L2,L4 | PipeBedding | Csőágyazat |
| L3 | PipeBeddingBottom, Alapszint | Csőágyazat alja |
| L6 - L7 | Cső | |
| L8 - L9 | Háttöltés | |
| L10 | TopBackfill | Háttöltés teteje |
| L11 | TrenchSlopeInner | Belső árok lejtése |
| L12 | TrenchSlopeOuter | Külső árok lejtése |
| L13 | TrenchTop, tető | Árok teteje |
| S1 | PipeBedding | Csőágyazat |
| S2 | PipeBackfillMaterial | A cső háttöltésének anyaga |
| S3 | TrenchMaterial | Árok anyaga |

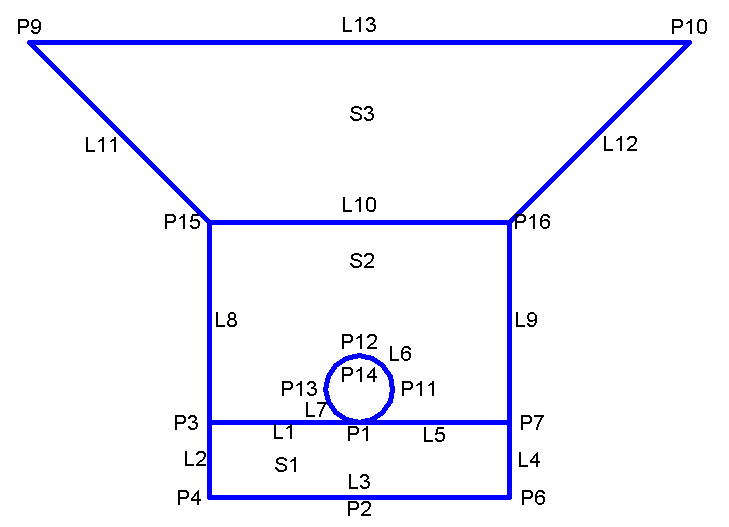

Kódolási ábra
