A GabionWall alkotóelem gabion falat hoz létre. A gabion fal létrehozása a D100A Caltrans-alapterv alapján történik.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

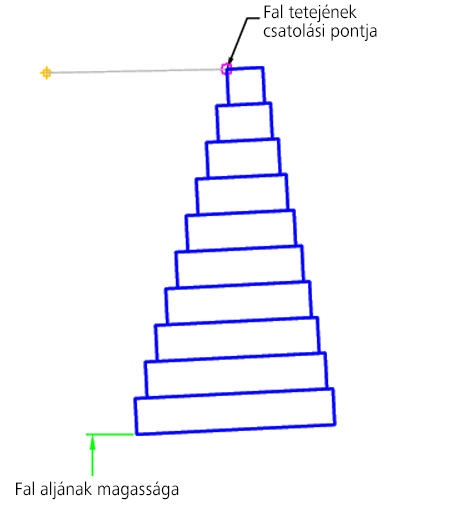

Eset: Csatolás a fal tetejénél

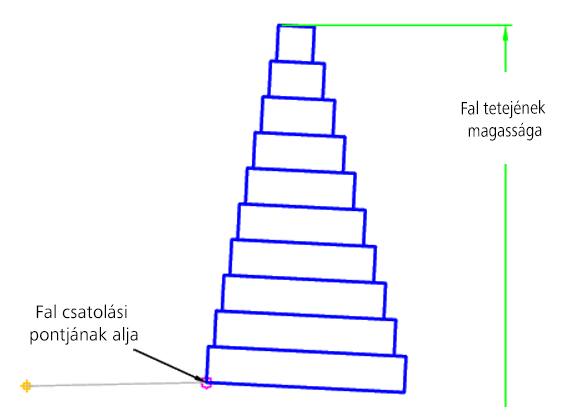

Eset: Csatolás a fal aljánál
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Lépcsőzetes eltolási távolság | Felület eltolási távolsága gabionoknál | Numerikus, pozitív |
0.5 láb 0.15 m |
| Túlterheléses | Talaj van a fal felett | Igen/Nem | Nem |
| Gabion esése | A gabion esése | Numerikus | 5 (%) |
| Csatolás helye | Csatolás helye a falon | FalTeteje / FalAlja | Fal alsó része |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Fal tetejének magassága | A fal teteje magasságának megadására használható, ha a csatolási pont a fal alsó része. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Kötelezően megadandó, ha a csatolási pont a fal alsó része |
| Fal aljának magassága | A fal alja magasságának megadására használható, ha a csatolási pont a fal teteje. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Kötelezően megadandó, ha a csatolási pont a fal teteje |
Futásidejű logikai hozzárendelések
A gabionrétegek méretei az alkotóelemen belül vannak megadva, az aktuális réteg és a gabion fal magassága alapján.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A gabion fal magasságát a rendszer ezt követően a csatolási ponttól és a fal tetejétől vagy a fal hossz-szelvényének aljától számítja. A gabionrétegek maximális száma 10, és 3 lábas (1 m-es) rétegekre osztható fel. A gabion fal magasságát páros számú rétegekre kerekíti a program.
A rendszer ezt követően a bemeneti paraméterek alapján hozza létre az egyes gabionrétegeket.
Működés tervezési módban
Tervezési módban ez az alkotóelem legfeljebb 10 gabionréteget rajzol meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 – PX | Gabion | Gabion pont, minden pontra érvényes |
| L1, L5 | Alapszint | Minden egyes rétegnél megismétlődik |
| L3, L6 | Tető | Minden egyes rétegnél megismétlődik |
| SX | GabionX | Az X helyett az aktuális gabionréteg száma szerepel |
Kódolási ábra

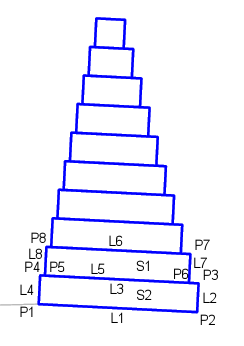

Az alábbi ábrán az első két gabionréteg van felcímkézve. A többi gabionréteg ehhez hasonló.
