A SoundWall alkotóelem kapcsolódásokat és alakokat illeszt be zajcsökkentő falak létrehozása céljából a B15-1 Caltrans-alapterv alapján.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

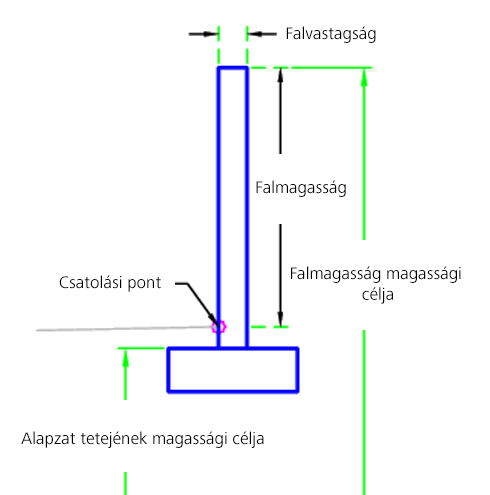

Kiterjesztett alapzat:

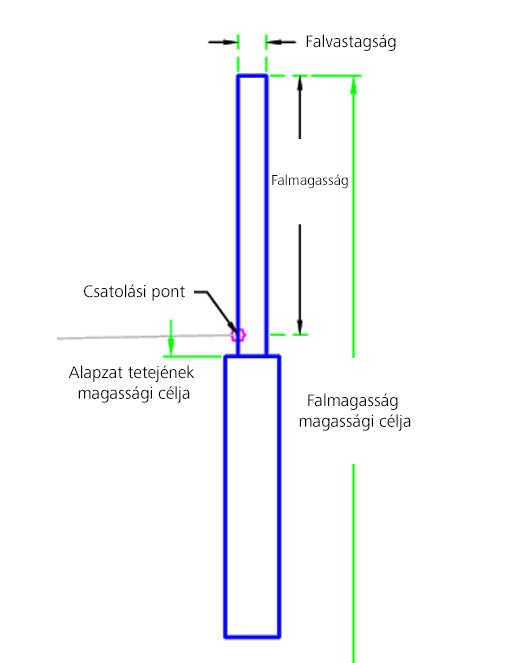

Árok alapzat:
Csatolás
A csatolási pont a zajcsökkentő fal belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Alapzat alakja | Használni kívánt alapzat alakja | Kiterjesztett alapzat / Árok alapzat | Árok alapzat |
| Alapzati eset | Alapzati eset | 1. eset / 2. eset | 2. eset |
| Falmagasság | A fal magassága a csatolási pont fölött | Numerikus, pozitív |
6 láb 2 m |
| Falvastagság | Falvastagság | Numerikus |
0.66 láb 0.20 m |
| Talajszilárdság | Talaj szilárdsága | Talaj 25 / Talaj 30 / Talaj 35 | Talaj 30 |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Falmagasság | Ezzel felülbírálható a falmagasság, és a fal tetejének szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Alapzat teteje | Ezzel felülbírálható a talapzat teteje, és az alapzat tetejének szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
A zajcsökkentő fal alapzatának méretei a bemeneti paramétereken alapuló alkotóelemben találhatók.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. Az alapzat méreteit a bemeneti paraméterek határozzák meg. Az alapzatot a fal pontjainak, kapcsolódásainak és alakzatainak létrehozása után hozza létre a program.
Működés tervezési módban
Tervezési módban ez az alkotóelem a zajcsökkentő falat a bemeneti paraméterek alapján rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P4 | F_Töréspont | Fal töréspontja |
| P2 | F_Eleje | A fal eleje |
| P3 | F_Hátulja | A fal hátulja |
| P7 | F_Külső | Az alapzat külső sarka |
| P10 | F_Belső | Az alapzat belső sarka |
| L1 – L3 | Tető, Fal | Fal teteje |
| L4 – L5 | Fal | A fal felülete |
| L9 | Lábazat_Alul | |
| S1 | Fal | |
| S2 | Alapzat |

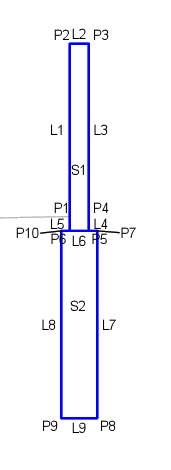

Kódolási ábra
Kiterjesztett alapzat:
Árok alapzat:
