A CaltransB3RetainingWall alkotóelem csatolásokat helyez el a támfalak létrehozása érdekében a B3-3 Caltrans-alaptervben szereplő támfal alapján.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

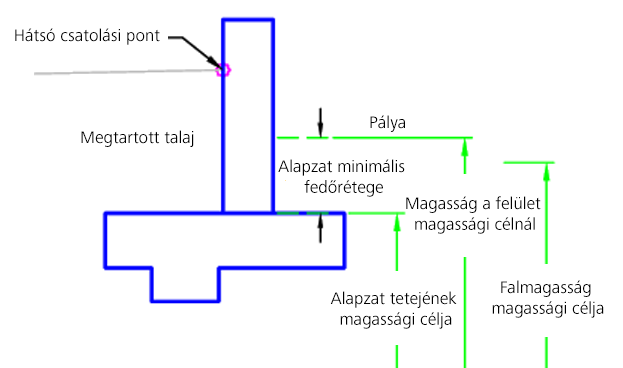

1. eset: Csatolási pont a támfal hátoldalán

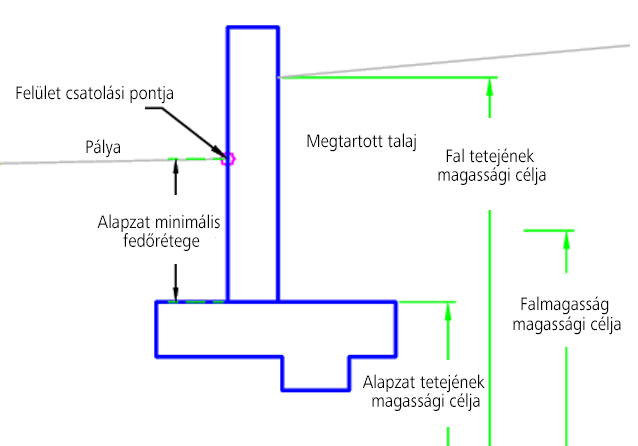

2. eset: Csatolási pont a fal felületén
Csatolás
A csatolás a támfal hátuljára vagy annak elülső részére van beállítva.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal / Jobb | Jobb |
| Fali csatolás kódjai | A falat alkotó csatolásokra vonatkozó kód. | Szöveg | Fal |
| Fali pontok kódjai | A falat alkotó pontokra vonatkozó kód. | Szöveg | Fal |
| Alapzati pontok kódjai | Az alapzatot alkotó pontokra vonatkozó kód. | Szöveg | Alapzat |
| Alapzati csatolás kódjai | Az alapzatot alkotó csatolásokra vonatkozó kód. | Szöveg | Alapzat |
| Alapzat minimális fedőrétege | Hátulnézetben ez a paraméter határozza meg az alapzat feletti magasságot, ha a Magasság a felület magassági célnál beállítás nincs megadva. | Numerikus, pozitív |
1.5 láb 0.45 m |
| Csatolási pont | Megadja, hogy a csatolási pont a támfal felületén vagy annak hátulján található-e. | Lap / Hátul | Hátul |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Falmagasság | A támfal felépítéséhez használt magasságméretek szabályozására szolgál. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| Alapzat teteje | Az alapzat teteje szintmagasságának szabályozására használható. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
| Fal teteje | A fal teteje magasságának felülírására használható, ha a Csatolási pont értéke Lap. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Magasság a felületnél | Egy magasságpont szabályozására használható a fal felületén, ha a Csatolási pont értéke Hátul. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
A támfal méreteit a Caltrans-alaptervek B-3 támfalhoz tartozó értékeiből származtatja a program.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található.
A rendszer ellenőrzi a Falmagasság hossz-szelvényének meglétét. Ha a hossz-szelvény nem létezik, hibaüzenetet küld. Ha a Falmagasság hossz-szelvénye nem található, akkor 1 láb (0,3 m) méretű falat feltételez a program. A Falmagasság hossz-szelvénye a magasság csonkított értékére van beállítva.
1. eset: Csatolási pont a támfal hátoldalán
Ha a Magasság a felület célnál be van állítva, akkor a rendszer ezt a magasságot használja. Ha a Magasság a felületnél értéke nincs megadva, akkor a rendszer az Alapzat teteje és az Alapzat minimális fedőrétege értékeinek összegét használja. A támfal fizikai magasságának meghatározásához a rendszer az alapzat tetejének célmagasságát használja. Az alapzat felépítéséhez a rendszer az alapterv méreteit használja, a cél falmagasság alapján.
2. eset: Csatolási pont a fal felületén
A fal tetejének kiszámítása a Fal tetejének célértéke alapján történik. Az alapzat magasságának kiszámítása az Alapzat tetejének célértéke alapján történik. Ha az Alapzat tetejének célértéke nem található, akkor a rendszer a Csatolási pont alatt az Alapzat minimális fedőrétege értékét használja. Az alapzat felépítéséhez a rendszer az alapterv méreteit használja, a cél falmagasság alapján.
Működés tervezési módban
Tervezési módban ez az alkotóelem 1 lábas (0,3 m-es) falmagasság alapján rajzolja meg a támfalat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Fal, CsatolásiPont | A támfal csatolási pontja |
| P2 – P4, P13 | Fal | |
| P5 – P12 | Alapzat | |
| L1 – L6 | Fal | |
| L7 – L13 | Alapzat | |
| S1 | Fal | |
| S2 | Alapzat |

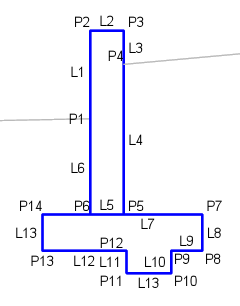

Kódolási ábra
1. eset: Csatolási pont a támfal hátoldalán
2. eset: Csatolási pont a fal felületén
