ClarkCountyGuardrailType31

A ClarkCountyGuardrailType31 alkotóelem kapcsolódásokat illeszt be egy Clark megyei 31-es típusú védőkorlát létrehozásához.

Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

Csatolás

A csatolási pont a rúd belső élén van a pályafelületnél.

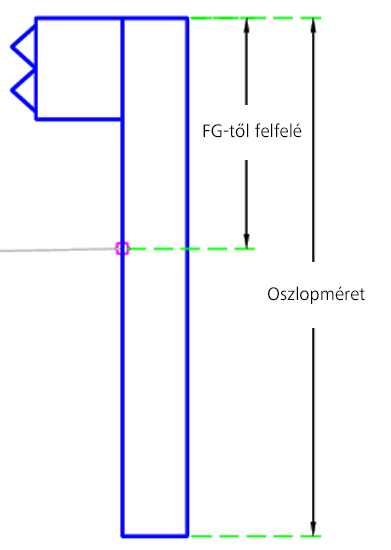

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Oszlopméret	Az oszlop méretei	Numerikus, pozitív	6 láb 1.8 m
FG-től felfelé	Felületkezelés az oszlop tetejére	Numerikus, pozitív	2.67 láb 0.8 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Nincsenek.

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az alkotóelem a korlát alakja mellett két négyszögletű alakzatot hoz létre az oszlophoz és a korláthoz. Az oszlop a csatolási ponttól lefelé nyúlik el egy rögzített távolságig a pályafelület alá. Az oszlop a paraméterekben megadott távolságig felfelé nyúlik.

Működés tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a rudat és a korlátot a rögzített méretekkel.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P5	VKorlát_Felület_Tető	A védőkorlát tetejének felülete
P7	VKorlát_Felület_Alul	A védőkorlát aljának felülete
P10	Oszlop_Tető_Belső	Az oszlop belső része felül
P11	Oszlop_Tető_Külső	Az oszlop külső része felül
P12	Oszlop_Alul_Külső	Az oszlop külső része alul
P13	Oszlop_Alul_Belső	Az oszlop belső része alul
S1	Oszlop	Oszlop
S2	Blokk	Blokk

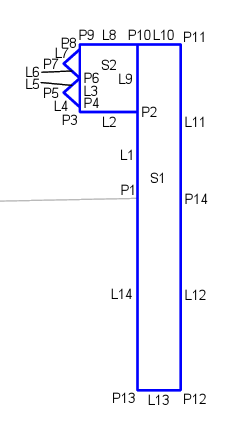

Kódolási ábra
