A MultipleBench_Depth alkotóelem bevágási vagy töltési víznyelő rézsűket hoz létre különböző földpatkaesésekkel, völgyszélességekkel és völgymélységekkel rendelkező földpadkákkal.
A földpadkáknál megadhatja a völgy szélességét és mélységét. A célfelülethez képest a legutóbbi körömvonalesés különbözhet a földpadka esésétől.
Igazítás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

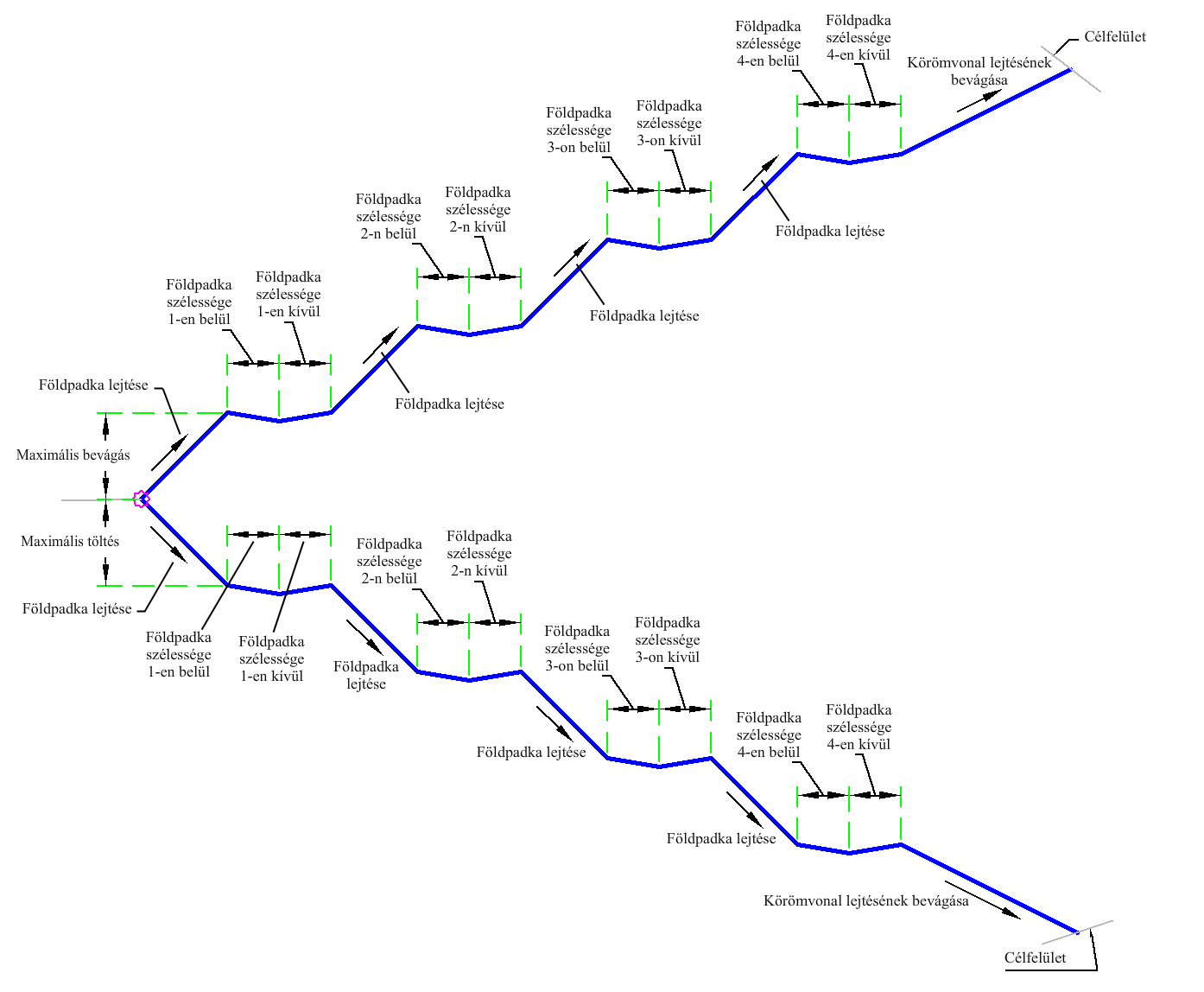

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja az alkotóelem elhelyezési oldalát. |
Bal/Jobb |
Jobb |
|
Maximális bevágás |
A bevágási körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus, pozitív |
15 láb 4.5 m |
|
Maximális töltés |
A töltési körömvonal-kapcsolódás maximális engedélyezett magassága padozatképzés nélkül. |
Numerikus, pozitív |
10 láb 3 m |
|
Körömvonalrézsű bevágása |
A bevágott körömvonalrézsű esése. |
Numerikus, pozitív |
2 (: 1) |
|
Körömvonalrézsű töltése |
A töltési körömvonalrézsű esése. |
Numerikus, pozitív |
2 (: 1) |
|
1. földpadka esése |
Az 1. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
1. völgymélység |
Az 1. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség az 1. elemben |
A völgy első élétől az 1. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
5 láb 1.5 m |
|
Völgyszélesség az 1. elemen kívül |
A völgy áramlásvonalától a 2. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
5 láb 1.5 m |
|
2. földpadka esése |
A 2. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
2. völgymélység |
A 2. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 2. elemben |
A völgy első élétől a 2. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
6 láb 1.8 m |
|
Völgyszélesség a 2. elemen kívül |
A völgy áramlásvonalától a 3. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
3. földpadka esése |
A 3. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
3. völgymélység |
A 3. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 3. elemben |
A völgy első élétől a 3. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
6 láb 2 m |
|
Völgyszélesség a 3. elemen kívül |
A völgy áramlásvonalától a 4. földpadka aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
4. földpadka esése |
A 4. földpadka esése. |
Numerikus, pozitív |
1 (: 1) |
|
4. völgymélység |
A 4. földpadka tetejénél a völgy mélysége. |
Numerikus, pozitív |
0.5 láb 0.15 m |
|
Völgyszélesség a 4. elemben |
A völgy első élétől a 4. földpadka tetején az áramlásvonalig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
|
Völgyszélesség a 4. elemen kívül |
A völgy áramlásvonalától az utolsó körömvonal-kapcsolódás aljáig tartó szélesség. |
Numerikus, pozitív |
3 láb 1 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Körömvonal felület |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Szükséges |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa bevágásról vagy töltésről van szó. A célfelületi metszés kiszámítása a megadott körömvonalesés alapján történik.
Ha a célfelületi metszés magassága túllép a maximális körömvonal-magasságon, a földpadka magasságával rendelkező kapcsolódást illeszti be a program, és hozzáadja a földpadkát. A sarokpont visszakerül a földpadka külső élére, és a folyamat addig ismétlődik, amíg olyan körömvonal-kapcsolódás nem található, amelyik nem haladja meg a maximális körömvonal-magasságot.
Minden földpadkánál a beírt bemeneti értékekkel határozhatók meg az esések és mélységek. Négy földpadka után a körömvonalrézsű bevágása vagy a körömvonalrézsű töltése szolgál a körömvonal számításához, és nincs hozzáadva több földpadka.
Művelet tervezési módban
Tervezési módban ez az alkotóelem 5 egységig rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Töréspont | |
| P2, P5, P8, P11 | Földpadka_Belső | |
| P3, P6, P9, P12 | Árok | |
| P4, P7, P10, P13 | Földpadka_Külső | |
| P25 - P29 | Körömvonal | |
| L1, L4, L7, L10 | Tető, alapszint, földpadka | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Tető, alapszint, völgy | |
| L24 - L28 | Tető, alapszint, körömvonal |

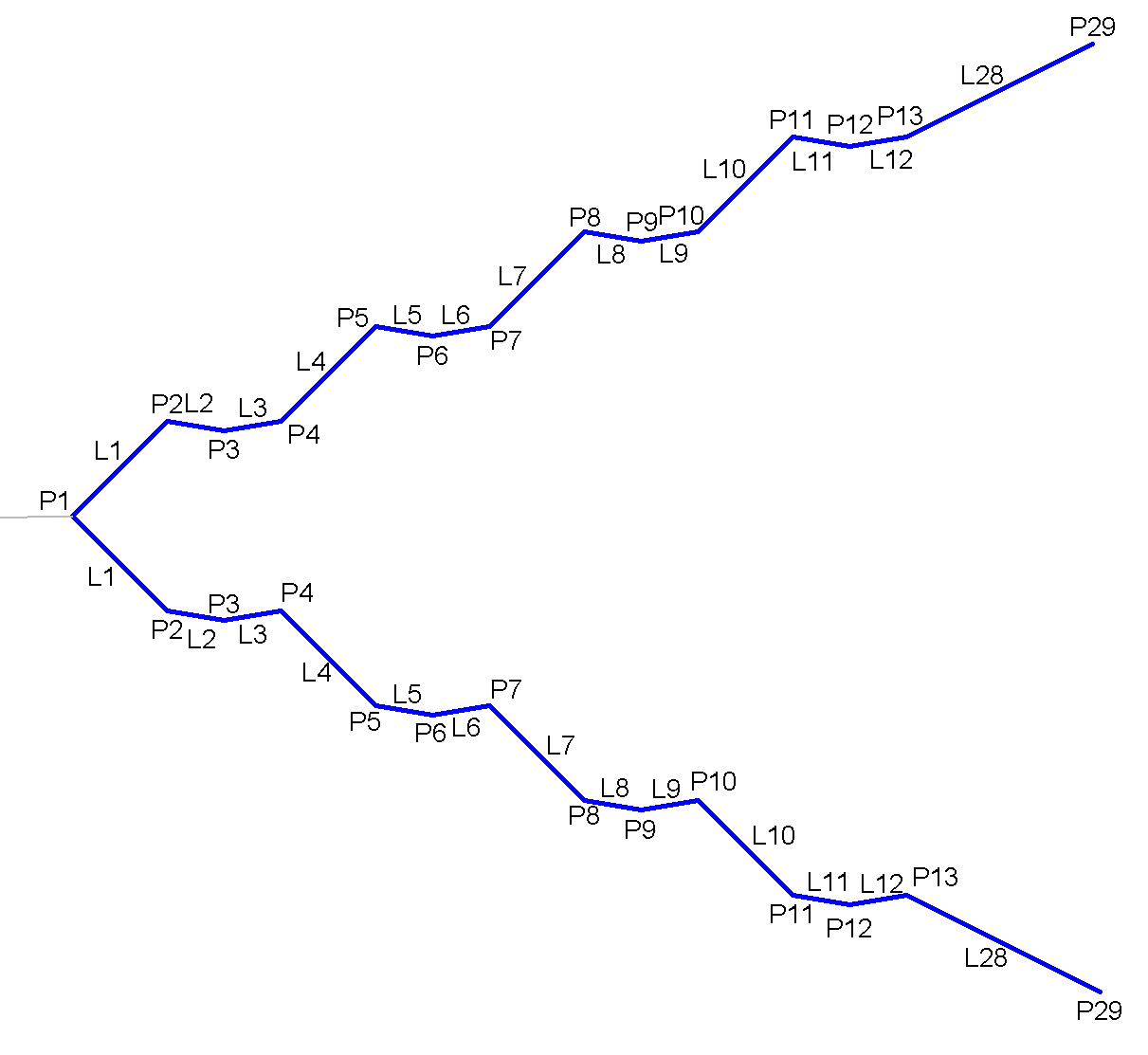

Kódolási ábra
