A LaneWithMarkedPoint alkotóelem egy forgalmi sáv keresztmetszeti ábráját hozza létre úgy, hogy a kapcsolódás létrejöhessen a csatolási pont és egy előzőleg megnevezett kijelölt pont között.
Ez az alkotóelem számos helyzetben használható, például két szomszédos útpálya összekapcsolására, ahol a relatív eltolások és szintmagasságok változnak, vagy egy egymással összetartó útpályák közötti területen. A MarkPoint alkotóelemet használja, ha a csatlakozási pont még nincs megnevezve.
Csatolás

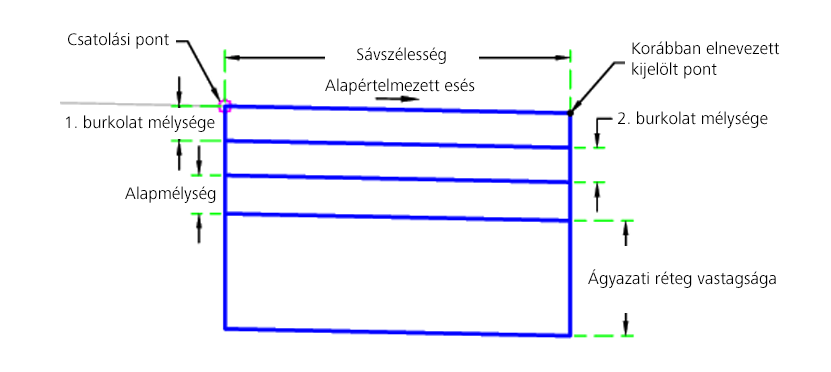

A csatolási pont a sáv kezdőpontjánál található. A kapcsolódás bármilyen irányba mutathat. Az irányt a kijelölt pont csatolási ponthoz viszonyított helyzete határozza meg. Feltétlenül nevezze el a kijelölt pontot, és adja meg a kijelölt pont nevét ebben az alkotóelemben. A kijelölt pont nevét csupa NAGYBETŰVEL kell megadni.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Beillesztési pont | Megadja, hogy a sáv beillesztési pontja a tetőszelvénynél vagy a forgalmi sáv szélénél van-e | Tető / ForgalmiSávSzéle | Crown |
| Tetőpont belül | Megadja, hogy a forgalmi sáv belső éle Tető kódolású | Igen/Nem | Igen |
| Sávszélesség | A sáv szélessége a belső él eltolásától a külső él eltolásáig | Numerikus, pozitív |
12 láb 3.6 m |
| Alapmélység | Az alap mélysége | Numerikus, pozitív |
0.33 láb 0.10 m |
| Alapértelmezett esés | A sáv alapértelmezett esése, amely akkor használatos, ha a nyomvonal túlemelési esése nincs megadva. | Numerikus | -2% |
| Burkolat1 mélysége | Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, pozitív |
0.083 láb 0.025 m |
| Burkolat2 mélysége | A 2. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, pozitív |
0.33 láb 0.10 m |
| Ágyazati réteg vastagsága | Az ágyazati réteg vastagsága (nulla a kihagyáshoz) | Numerikus, pozitív |
1 láb 0.30 m |
| Jelölőpont neve | Jelölőpont neve, csupa NAGYBETŰVEL | Karakterlánc | MARKPOINT |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
| Sávszélesség | Sáv szélessége | Numerikus, pozitív |
| SávLejtés | A sáv %-os lejtése | Numerikus |
Viselkedés
A program megkeresi a kijelölt pontot, majd a sáv szélességét és lejtését a kijelölt pont helye alapján számítja ki. Ha a kijelölt pont nem található, akkor a sáv szélességének és lejtésének a felhasználó által megadott értékét használja.
A csatolási ponttól kezdve a program a pályafelületi felületet és a párhuzamos ágyazatot a megadott szélességi és mélységi értékek, valamint a megtalált vagy megadott lejtés alapján illeszti be. Függőleges kapcsolódások zárják le az alakot a sáv mindkét végén.
Működés tervezési módban
Tervezési módban ez az alkotóelem a szélességre és mélységre vonatkozó bemeneti paraméterek alapján megjeleníti az összes sávkapcsolódást.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Crown | Tetőpont a pályafelületen (választható) |
| P2 | ETW | Sáv belső éle a pályafelületen |
| P3 | Crown_Pave1 | Tetőpont az 1. burkolatrétegen (választható) |
| P4 | ETW_Pave1 | Sáv belső éle a burkolaton |
| P5 | Crown_Pave2 | Tetőpont a 2. burkolatrétegen (választható) |
| P6 | ETW_Pave2 | Sáv belső éle a 2. burkolaton |
| P7 | Tető_Alap | Tetőpont az alapfelületen (választható) |
| P8 | FSSz_Alap | Sáv belső éle az alapon |
| P9 | Tető_Ágyazat | Tetőpont az ágyazati rézsűn (választható) |
| P10 | FSSz_Ágyazat | Sáv belső éle az ágyazaton |
| L1 | Tető, Burkolat | Pályafelület felülete |
| L2 | Pave1 | Burkolat1 felülete |
| L3 | Pave2 | Burkolat2 felülete |
| L4 | Alap | Viszonyítási felület |
| L5 | Ágyazat, alapszint | Ágyazati felület |
| S1 | Pave1 | A pályafelület és az 1. burkolat közötti terület |
| S2 | Pave2 | Az 1. burkolat és a 2. burkolat közötti terület |
| S3 | Alap | A 2. burkolat és az alap közötti terület |
| S4 | Ágyazati réteg | Az alap és az ágyazati réteg közötti terület |

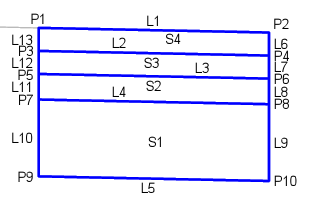

Kódolási ábra
