ShoulderVariesExtensions

Igazítás

A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.

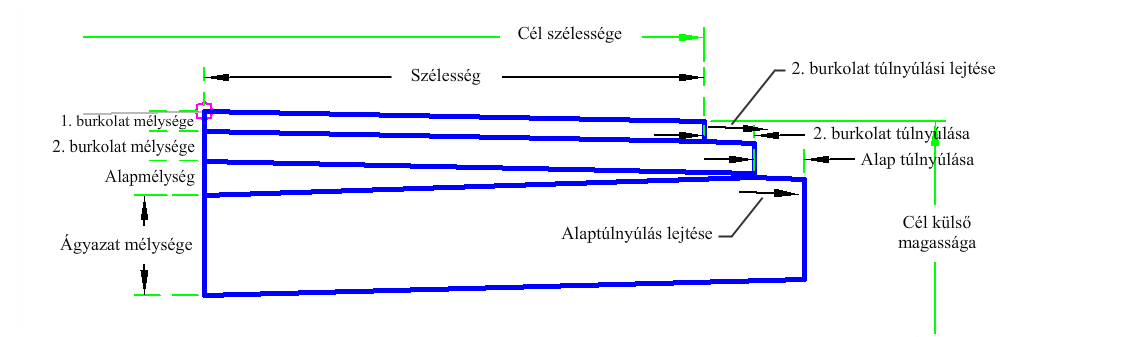

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Beillesztési pont	A sáv beillesztési pontjának megadása a tetőn vagy a forgalmi sáv szélén	Tető/ EdgeOfTravelWay	Tető
Tetőpont belül	Megadja, hogy a forgalmi sáv belső élének kódolása Tető legyen	Igen/Nem	Nem
Szélesség	A sáv szélessége a belső él távolságától a külső élig.	Numerikus, pozitív	12 láb 3.5 m
Alapmélység	Az alappálya mélysége.	Numerikus, pozitív	0.33 láb 0.1 m
Alapértelmezett esés	A sáv alapértelmezett esése, amely akkor használatos, ha a nyomvonal túlemelési esése nincs megadva.	Numerikus	-2.00 ( % )
Burkolat1 mélysége	A Burkolat1 réteg vastagsága (nulla a kihagyáshoz).	Numerikus, nem negatív	0.083 láb 0.025 m
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.083 láb 0.025 m
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága (nulla a kihagyáshoz).	Numerikus, nem negatív	1 láb 0.3 m
Burkolat2 túlnyúlása	Túlnyúlás a 1. burkolaton.	Numerikus, nem negatív	0.5 láb 0.15 m
Alap túlnyúlásának lejtése	Az alap túlnyúlásának %-os lejtése.	Numerikus	-2.00 ( % )
Alap túlnyúlása	Túlnyúlás a 2. burkolaton.	Numerikus, nem negatív	0.5 láb 0.15 m
2. burkolat túlnyúlásának lejtése	2. burkolat túlnyúlásának %-os esése.	Numerikus	-2.00 ( % )

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Külső célmagasság	Ezzel felülbírálható a padka lejtése, és a külső padka éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Célpont szélessége	Ezzel felülbírálható a padka szélessége, és a padka egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Paraméter	Leírás	Típus
Sávszélesség	Sáv szélessége	Numerikus
Sáv % lejtése	A sáv %-os lejtése	Numerikus

Viselkedés

A padka pályafelülete a csatolási ponttól kifelé, a Padka szélessége és a Padka alapértelmezett esése megadott értékeivel kerül beillesztésre. Ezután a 2. burkolat pontjai és kkapcsolódásai esznek megrajzolva. A 2. burkolat túlnyúlása a bemeneti paraméterek használatával van megadva. A bázispontok és a kapcsolódások kiszámítása, beleértve a túlnyúlást is, a bemeneti paraméterek használatával történik. Az ágyazati réteg pontjai, a kapcsolódások, és az alak kiszámítása, beleértve a túlnyúlást is, a bemeneti paraméterek használatával történik.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti a padkát alkotó csatolásokat.

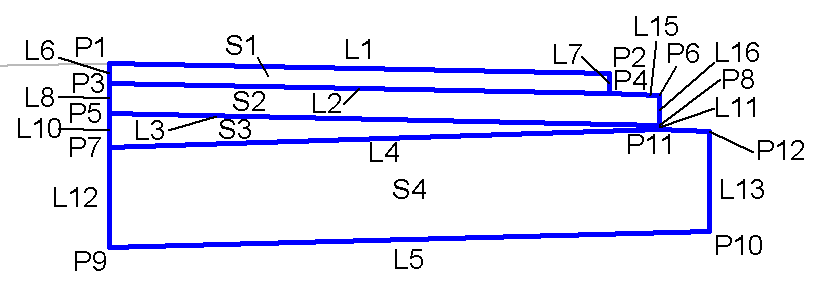

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető, Töréspont
P4	Körömvonal, Tető
L1 - L3	Tető
S1	Burkolat1
S2	Burkolat2
S3	Bázis
S4	Ágyazati réteg
