A ClarkCountyConcreteBarrierType2 alkotóelem kapcsolódásokat illeszt be egy Clark megyei 2-es típusú betonkorlát ábrázolásához.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.
Csatolás
A csatolási pont a betonkorlát közepénél alul található.
Beviteli paraméterek
Nincsenek.
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem létrehozza egy Clark megyei 2-es típusú betonkorlát alakját, melynek alapja a csatolási pont körül helyezkedik el.
Működés tervezési módban
Tervezési módban ez az alkotóelem 5 egységig rajzolja meg a kezdeti töltésrézsűt.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P7-P8 | JB_Tető | A korlát teteje |
| L3-L9 | Korlát | A korlát kapcsolódásai |
| S1 | Korlát | A korlát alakja |

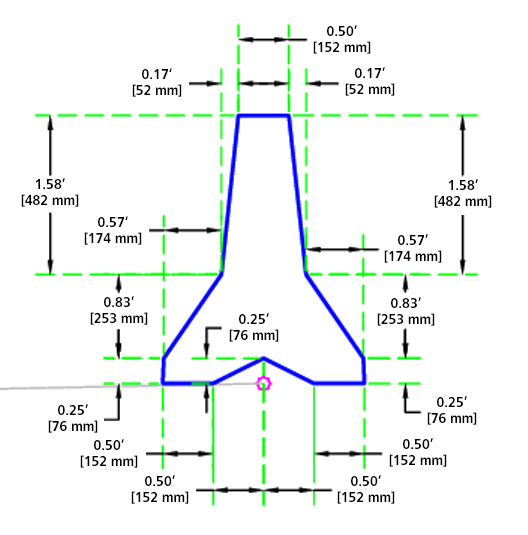

Kódolási ábra
