A Behajtó alkotóelem csatolásokat helyez el egy különálló járdával ellátott behajtó létrehozásához. A behajtó, a szegély és vízlevezető létrehozása az APWA közművek építésére vonatkozó alapterveinek 2012-es kiadása alapján történik.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

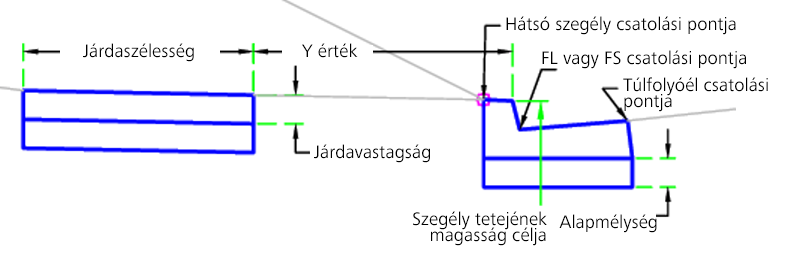

Teljes szegély:

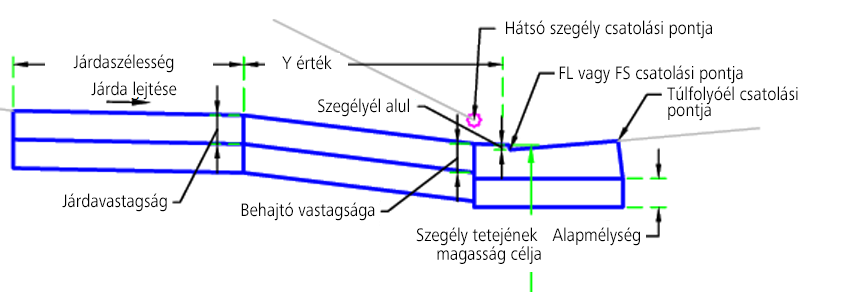

Minimális szegély:

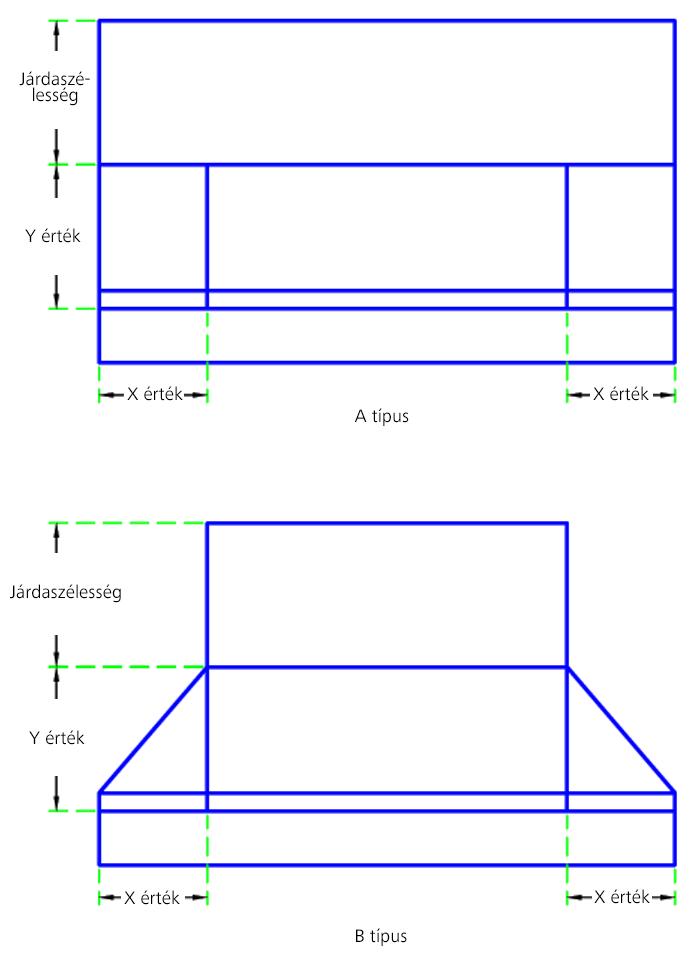

Terv:
Csatolás
A csatolási pont a túlfolyóélnél, a szegély hátulján vagy a szegély és a vízlevezető folyásvonalánál/felületén található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Szegély típusa | Megadja a használni kívánt szegélyt | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / B1-6 / B2-6 / B3-6 | A2-6 |
| Csatolási pont | A szegély csatolási pontjának helyét adja meg | Túlfolyóél / Hátsószegély / Folyásvonal / Felület | Túlfolyóél |
| Alapmélység | Mélység az ágyazati rétegig a perempontnál. Adjon meg nullát, ha nincs ágyazati réteg. | Numerikus, pozitív |
0.5 láb 0.15 m |
| Szegélyél alul | Szegélyél magassága a behajtó legalacsonyabb pontján | Numerikus, pozitív |
0.083 láb 0.025 m |
| Behajtó típusa | A behajtó típusa | A típus / B típus | B típus |
| Behajtó vastagsága | A behajtó vastagsága | Numerikus, pozitív |
0.5 láb 0.15 m |
| Járdavastagság | A járda vastagsága | Numerikus, pozitív |
0.5 láb 0.15 m |
| Járdaszélesség | A járda szélessége | Numerikus, pozitív |
4 láb 1.2 m |
| Járda esése | A járda lejtése | Numerikus | 2% |
| Y érték | Szegély mentén mért szárnytávolság | Numerikus, pozitív |
4 láb 1.2 m |
| X érték | A behajtó rámpájának szélessége | Numerikus, pozitív |
3 láb 1 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Szegély teteje | A behajtó állapotának meghatározására használatos a behajtó építésekor. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Szükséges |
Futásidejű logikai hozzárendelések
A szegély és a vízlevezető, illetve a behajtó méretei.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. A rendszer ezt követően felépíti a szegélyt és a vízlevezető csatornát. A szegély tetejének beállítása a szegély tetejének hossz-szelvénye alapján történik.
A behajtó típusát a felhasználói paraméterek határozzák meg. A szegély tetejének magasság célja alapján a szegély teteje nem lehet magasabb a szegélymagasságnál, illetve nem lehet alacsonyabb a szegélyél alul értékénél. A nagy szegélytető-magasság a maximális szegélymagasságot eredményezi. Az alacsony szegélytető-magasság a folyásvonal/felület feletti magasság és a szegélyél alul bemeneti paraméter összegét eredményezi.
A típus esetén:
A behajtó teljes hosszában integrált részét képezi a járdának. A behajtó lejtésének meghatározása a teljes szegélymagasság és a járda esésének az X érték távolságában mért értéke alapján történik.
B típus esetén:
A behajtó nem képezi teljes hosszában integrált részét a járdának. A szegély mentén mért X távolságra a behajtó háromszög formájú szárny alakot vesz fel. A behajtó távolságának meghatározása az arányos szegélymagasság, valamint az X és az Y bemeneti paraméterek alapján történik.
Járda:
A járda helyének meghatározására szolgáló bemeneti paraméterek esetében azt feltételezi a program, hogy a teljes szegélymagasság a behajtó teljes hosszában érvényes.
Működés tervezési módban
Tervezési módban ez az alkotóelem a teljes magasságú szegélyt és a járdát megrajzolja.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Hátsószegély | A szegély háta |
| P2 | Felsőszegély | Szegély teteje |
| P3 | BefejezettFelület | Befejezett felület vagy folyásvonal |
| P4 | Perem | Vízlevezető pereme |
| P10 | Behajtó_Kívül Járda_Be | A behajtón kívül, a járdán belül |
| P11 | Járda_Kívül | A járdán kívül |
| L1 – L3, L6 | Tető, Szegély | Szegély teteje |
| L4 | Behajtó, tető | A behajtó teteje |
| L5 | Járda, tető | A járda teteje |
| L8 | Szegély alsó része, Alapszint | A szegély alsó része |
| L9, L15, L21 | Ágyazat, Alapszint | Az ágyazati réteg alja |
| L14 | Behajtó_Ágy | A behajtó betonjának alsó része |
| L17 | Járda_Ágy | A járda alsó része |
| S1 | Szegély | Betonozott szegély területe |
| S2, S4, S6 | Ágyazati réteg | Ágyazati réteg |
| S3 | Behajtó | Betonozott behajtó területe |
| S5 | Járda | Betonozott járda területe |

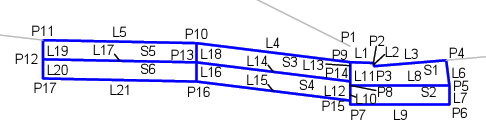

Kódolási ábra
