A ShoulderIntersectLeft alkotóelem egy körömvonalpontig tartó padkát hoz létre a padka esése és az ágyazat esése alapján. Csak a bal oldali irányba működik.
Csatolás
A csatolási pont a bal oldali burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található a bázisvonal bal oldalán.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Felső belső pontkód | A kódok listája, amelyek hozzárendelhetők a felső belső ponthoz. | Vesszővel tagolt karakterlánc | P1 |
| Alsó belső pontkód | A kódok listája, amelyek hozzárendelhetők az alsó belső ponthoz. | Vesszővel tagolt karakterlánc | P2 |
| Külső pontkód | A kódok listája, amelyek hozzárendelhetők a külső ponthoz. | Vesszővel tagolt karakterlánc | P3 |
| Felső csatolási kód | A kódok listája, amelyek hozzárendelhetők a felső kapcsolódáshoz. | Vesszővel tagolt karakterlánc | L2 |
| Alsó csatolási kód | A kódok listája, amelyek hozzárendelhetők az alsó kapcsolódáshoz. | Vesszővel tagolt karakterlánc | L3 |
| Mélységi kapcsolódás kódja | A kódok listája, amelyek hozzárendelhetők a mélységi kapcsolódáshoz. | Vesszővel tagolt karakterlánc | L1 |
| Mélység | A padka mélysége a csatolási pont alatt. | Numerikus, pozitív |
1.5 láb 0.45 m |
| Ágyazat esése | Az ágyazat %-os esése. | Numerikus | -4 ( % ) |
| Padka esése | A padka esése. | Numerikus, pozitív | 4 (: 1) |
| Anyag alakkódja | A kódok listája, amelyek hozzárendelhetők az anyag alakjához. | Vesszővel tagolt karakterlánc | Ágyazati réteg |
| Túlemelés | Megadja a túlemelési esést. | Választási lista | LeftOutsideShoulder |
Célparaméterek
Nincsenek.
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés

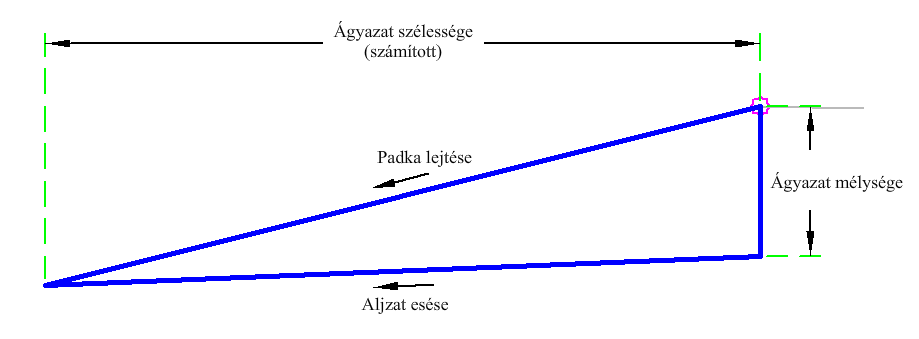

A padka a padkamélység, a padkaesés és a padkaágyazat megadott értékeivel lesz beillesztve. A szélességét a rendszer a padka esésének és a padka ágyazatának metszéspontjánál számítja ki. Ezután kiszámítja a pontokat, kapcsolódásokat és alakokat.
Művelet tervezési módban
Tervezési módban az alkotóelem megjeleníti a padkát alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Töréspont, TopInsidePCode, tető | Felső belső pontkód |
| P2 | BottomInsidePCode | Alsó belső pontkód |
| P3 | Daylight_Sub, OutsidePCode, Tető | Körömvonal-ágyazat, Külső pontkód |
| L1 | DepthLinkCode | Mélységi kapcsolódás kódja |
| L2 | Tető, TopLinkCode | Felső csatolási kód |
| L3 | Alapszint, BottomLinkCode | Alsó csatolási kód |
| S1 | MaterialCode | Anyagkód |

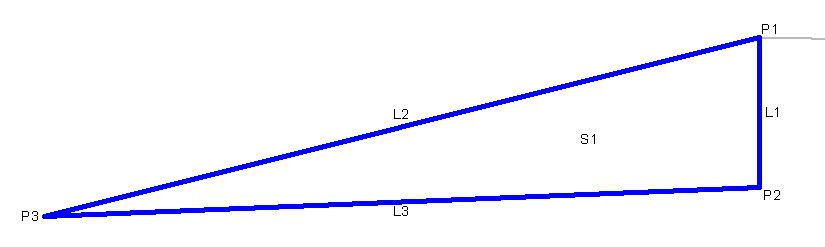

Kódolási ábra
