A ConditionalHorizontalTarget2 alkotóelem az alapján alkalmaz automatikusan a mintakeresztszelvények létrehozásához olyan különböző alkotóelemeket, mint a szélesítés, a szegély és vízlevezető, az árokképzés vagy a körömvonal, hogy található-e eltolási cél a nyomtervszelvényen.
A ConditionalHorizontalTarget2 abban különbözik a ConditionalHorizontalTarget alkotóelemtől, hogy több paraméter érhető el a célok keresésének iránya tekintetében, valamint az eltolási célok megtalálásánál a minimális távolság is megadható.
A ConditionalHorizontalTarget2 alkotóelem egy feltételes alkotóelem, amely alkotóelemek egy speciális típusa. A feltételes alkotóelemek automatikusan hozzáadnak megadott alkotóelemeket a mintakeresztszelvényekhez, ha teljesülnek bizonyos, Ön által megadott feltételek.
Ha például egy mintakeresztszerelvény egy ConditionalHorizontalTarget2 alkotóelemet tartalmaz, az AutoCAD Civil 3D elemzi a szelvényt, és megállapítja, hogy van létezik-e eltolási cél a megadott távolságon belül és a megadott irány(ok)ban. Az eltolás a jelenlegi nyomterv kiindulási vonalától vagy pedig az alkotóelem csatolási pontjától kezdődik. A ConditionalHorizontalTarget2 alkotóelem paramétereitől függően a rendszer automatikusan különböző típusú alkotóelemeket ad hozzá a mintakeresztszelvényhez.
Egyszerű vagy összetett feltételes viselkedéseket egy vagy több ConditionalHorizontalTarget2 alkotóelemnek a mintakeresztszelvényhez történő hozzáadásával hozhat létre. Például hozzáadhat egy vonallánckészletet a modellhez, amely megmutatja a járdák helyét. Mivel a vonalak megszakadnak azokon a helyeken, ahol kocsibeállók keresztezik a járdát, a feltételes alkotóelem hozzáadja és eltávolítja a járdát attól függően, hogy létezik-e a járdavonal, vagy sem. A feltételes alkotóelem használata esetén nem kell más mintakeresztszelvényt alkalmaznia a nyomtervben ott, ahol nincsen szükség járdára.
Amikor a ConditionalHorizontalTarget2 alkotóelemeket használva létrehoz egy mintakeresztszelvényt, a Mintakeresztszelvény tulajdonságai párbeszédpanel Felépítés lapján megjelenő mintakeresztszelvény kivitelezése jelzi az alkotóelemek feldolgozásának sorrendjét.
A ConditionalHorizontalTarget2 alkotóelem használata során fontos észben tartani a következőket:
- Az AutoCAD Civil 3D az eltolási célhoz viszonyítva elemzi az alkotóelemhez társított szelvény helyét annak érdekében, hogy megállapítsa, megtalálható-e ott az eltolási cél.
- Egy ConditionalHorizontalTarget2 alkotóelemeket tartalmazó mintakeresztszelvény alkalmazásakor egy nyomtervmodellen csak a mintakeresztszelvény bizonyos részei lesznek alkalmazva az adott mintakeresztszelvény-kivitelezésre.
- Mivel a ConditionalHorizontalTarget2 alkotóelem célokat használ, a nyomterv létrehozása előtt célokat kell beállítani az összes ConditionalHorizontalTarget2 alkotóelemen. Amennyiben nem ad meg célokat, az alkotóelem a Nem található értékkel tér vissza. További információ: Nyomtervcélok megadása.
- A legtöbb egyéb alkotóelemtől eltérően a ConditionalHorizontalTarget2 alkotóelem nem hoz létre pontokat, csatolásokat vagy alakzatokat a modellezési módban.
Csatolás
Az alkotóelem bármely alkotóelemhez vagy alkotóelem-csatolási ponthoz hozzácsatolható. A ConditionalHorizontalTarget2 alkotóelem végpontjához további alkotóelemek csatolhatók.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja az alkotóelem elhelyezési oldalát. | Bal / Jobb | Jobb |
| Elrendezési szélesség | Meghatározza az elrendezési módban rajzolt, az ezt az alkotóelemet ábrázoló vonal hosszát. Ennek a paraméternek és az Elrendezési esés paraméternek az együttes alkalmazásával megadhatja a ConditionalHorizontalTarget2 alkotóelem és a hozzá csatolt további alkotóelemek helyét, annak ugyanakkor semmilyen hatással sincs a nyomtervmodellre. | Numerikus, pozitív |
12.0 láb 3.6 m |
| Elrendezési esés | Meghatározza az elrendezési módban rajzolt, ezt az alkotóelemet ábrázoló vonal esését. Ennek a paraméternek és az Elrendezési szélesség paraméternek az együttes alkalmazásával megadhatja a ConditionalHorizontalTarget2 alkotóelem és a hozzá csatolt további alkotóelemek helyét, annak ugyanakkor semmilyen hatással sincs a nyomtervmodellre. | Numerikus |
1:1 (sikerült megtalálni) -1:1 (nem található) |
| Feltétel | Megadja az adott alkotóelemhez rendelkezésre álló feltételt. A program akkor dolgozza fel a Sikerült megtalálni feltételt, ha talál eltolási célt a maximális távolságon belül. A program akkor dolgozza fel a Nem található feltételt, ha nincsen megadva eltolási cél, vagy nem talál eltolási célt a maximális távolságon belül. | Sikerült megtalálni / Nem található | Sikerült megtalálni |
| Maximális távolság | Megadja, hogy az alkotóelem maximálisan milyen távolságon belül keresse az eltolási célt. Ha a program nem találja meg az eltolást a megadott távolságon belül, a Nem található feltételt dolgozza fel. | Numerikus, pozitív |
9999 láb 9999 m |
| Minimális távolság | Megadja, hogy az alkotóelem minimálisan milyen távolságon belül keresse az eltolási célt. Ha a program megtalálja az eltolást a megadott távolságon belül, a Nem található feltételt dolgozza fel. | Numerikus, pozitív |
0 láb 0 m |
| Irány keresése | Megadja a cél keresési irányának helyét. | Kifelé / Befelé / Mindkettő irányban | Mindkettő irányban |
| Keresés kezdőpontja | Megadja, hogy a távolságértéket a rendszer a kiindulási nyomvonaltól vagy az alkotóelem csatolási pontjától számítsa-e. | Kiindulási vonal / Csatolási pont | Kiindulási vonal |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Eltolás | Nyomvonal, vezérlővonal, földmérési alakzat vagy vonalláncok. Ha a megadott eltolási cél megtalálható a szelvénynél, a program a Sikerült megtalálni feltételt dolgozza fel. | Opcionális (ha nem állítja be, a feltétel a Nem található értéket adja vissza) |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Lásd a fenti leírást.
Működés tervezési módban
Elrendezési módban ez az alkotóelem egy vonalat rajzol az Elrendezési szélesség és az Elrendezési esés bemenő paraméterek segítségével. Ez a vonal jelöli a ConditionalHorizontalTarget2 alkotóelem alkalmazásának helyét a mintakeresztszelvényben.
Pont-, kapcsolódás- és alakkódok
A legtöbb egyéb alkotóelemtől eltérően a ConditionalHorizontalTarget2 alkotóelem nem hoz létre pontokat, csatolásokat vagy alakzatokat a modellezési módban.
Kódolási ábra

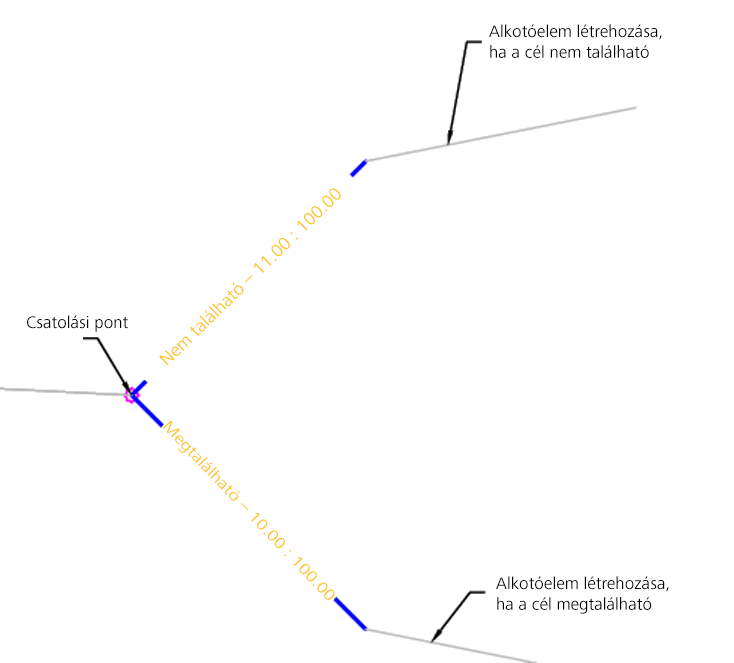

A következő kódolási ábra az elrendezési módban létrehozott pontokat és kapcsolódásokat mutatja. Nem jönnek létre pontok, kapcsolódások, vagy kódok ehhez az alkotóelemhez a modellezési módban.
