CurbAndGutterCurbRamp

A CurbAndGutterCurbRamp alkotóelem kapcsolódásokat illeszt be olyan egy ágyazati réteggel ellátott szabványos alakú beton szegélyhez és vízlevezető csatornához, amely egy, a szegélyrámpát modellező hossz-szelvény segítségével lehetővé teszi a szegély magasságának módosítását. A felhasználó által megadott beviteli paraméterek szabályozzák az alak kótáit.

Csatolás

A csatolási pont a vízlevezető perempontján, a folyásvonalon vagy szegély hátsó felületén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Beillesztési pont	A szegély és vízlevezető beillesztési pontját a vízlevezető széleként, a folyásvonalként vagy a szegély hátaként adja meg	VízlevezetőSzéle / SzegélyHáta / Folyásvonal	Folyásvonal
Vízlevezető csatorna lejtésmegadási módszere	Meghatározza, hogy miként kerüljön bevitelre a vízlevezető csatorna lejtése.	KülsőSávLejtése / BelsőSávLejtése / RögzítettLejtés / MélységHasználata	RögzítettLejtés
Vízlevezető lejtése	Vízlevezető csatorna rögzített lejtését adja meg	Numerikus	-2.00%
Vízlevezető csatorna esésiránya	Meghatározza, hogy a vízelvezető csatorna a tető irányába vagy a tetőtől távolodva lejtsen.	Tetőtől távolodik / Tető felé	Tetőtől távolodik
Ágyazati réteg vastagsága	Mélység az ágyazati rétegig a perempontnál. Adjon meg nullát, ha nincs ágyazati réteg.	Numerikus, pozitív	0.5 láb 0.15 m
Ágyazat túlnyúlása	Az a távolság, amellyel az ágyazati réteg túlnyúlik a szegély hátulján. Nullával lehet lezárni a szegély hátának ágyazati részét.	Numerikus, pozitív	1 láb 0.30 m
Ágyazati réteg lejtésmegadási módszere	Megadja, hogy a külső sáv túlemelési lejtését használja-e a program az ágyazati réteghez, vagy egy numerikus % lejtési értéket állítson be	Külső sáv lejtése / Belső sáv lejtése / Rögzített lejtés	Külső sáv lejtése
Ágyazati réteg % esése	Az ágyazati réteg %-os lejtése. Nem használatos, ha az SE használat Igaz.	Numerikus, pozitív	6%
A méret	Vízlevezető csatorna mélysége a perempontnál	Numerikus, pozitív, nem nulla	7 hüvelyk 0.18 m
B méret	Szélesség a karimaponttól a vízlevezető csatorna folyásvonaláig	Numerikus, pozitív, nem nulla	30 hüvelyk 0.75 m
C méret	Mélység a peremponttól a vízlevezető csatorna folyóvezetékéig	Numerikus, pozitív, nem nulla	1 hüvelyk 0.025 m
D méret	A szegély magassága a vízlevezető csatorna folyóvezetékétől a szegélyvonal felső részéig	Numerikus, pozitív, nem nulla	6 hüvelyk 0.15 m
E méret	A vízlevezető csatorna folyóvezetékétől a szegélyvonal hátsó részéig terjedő szélesség	Numerikus, pozitív, nem nulla	8 hüvelyk 0.20 m
F méret	Szegély felső részének szélessége	Numerikus, pozitív, nem nulla	6 hüvelyk 0.15 m
G méret	A szegély hátulsó részének magassága	Numerikus, pozitív, nem nulla	13 hüvelyk 0.33 m
Szegélyrámpa tűrése	Megadja, hogy nyomvonaltól milyen messzire tekinthető a szegélyrámpa célja megtalálhatónak A megadott értéken felüli távolságban nem tekinthető megtalálhatónak.	Numerikus, pozitív	75 láb 22 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Vízlevezető szélessége	Ezzel felülbírálható a vízlevezető szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Túlfolyóél szintmagassága	Ezzel felülbírálható a vízlevezető lejtése, és a szegély túlfolyóélének szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
A szegély tetejének célja	Ezzel felülbírálható a szegély tetejének szintmagassága, és a szegély tetejének szintmagassága egy hossz-szelvény szintmagasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

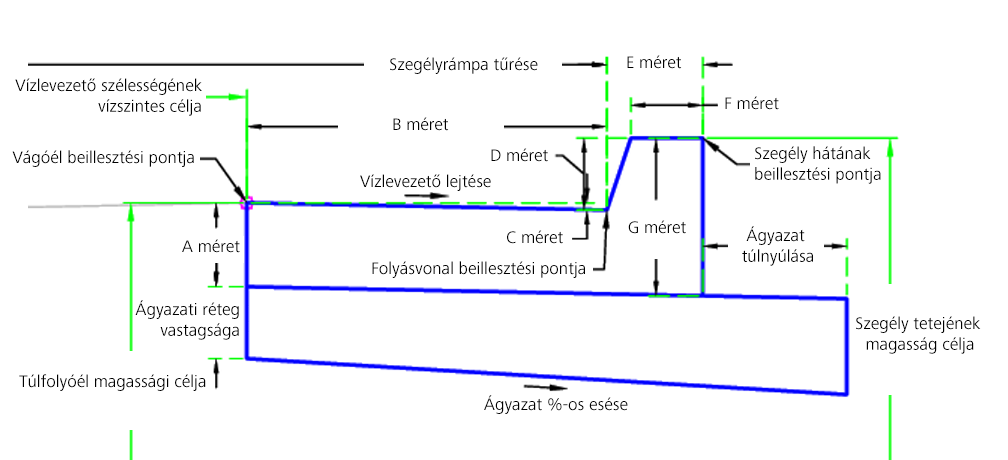

A szegély és vízlevezető kapcsolódásokat az A méret – F méret beviteli paraméterek alapján illeszti be a program. Minden méretnek pozitív, nem nulla értéknek kell lennie. Ha nem nulla az ágyazati réteg megadott vastagsága, akkor az ágyazati réteg a szegély hátánál kerül beillesztésre, és az Ágyazat túlnyúlási szélességével folytatódik. Az ágyazati réteg az ábrán látható módon lezárja a szegély hátának alját.

Ha a beillesztési pont nem a szegély hátulján található, a rendszer a szegély magasságát a szegély teteje céljának megfelelően állítja be. A beállítás nem haladhatja meg a szegély tetejének magasságát, és 0 alá sem csökkentheti a szegélyél magasságát. A szegély teteje szintmagasságának túllépése esetén a szegély teljes éle létrejön. Ha a szegély tetejének szintmagassága kisebb nullánál, akkor a rendszer nulla értéket használ.

Ha a beillesztési pont nem a VízlevezetőSzéle, akkor a vízlevezető szélessége és lejtése módosul, ha a vízlevezető széléhez tartozó célok megtalálhatók. A vízlevezető lejtés és szintmagasság céljainak a hozzáférhetőségi követelmények teljesítése érdekében a szabványtól eltérőnek kell lenniük.

Az alkotóelem elkészíti a szegély és vízlevezető alakját (a) vízlevezető (vagy túlfolyóél) belső élénél vagy (b) a szegély hátsó oldalán vagy (c) a folyásvonalnál lévő csatolási ponttal. A szegély lapja kis méretű, állandó szélességet kap, hogy ne függőleges legyen.

Működés tervezési módban

Tervezési módban ez az alkotóelem megjeleníti a szegély és vízlevezető összetevőit a megadott beviteli paraméterek alapján.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Perem	Vízlevezető csatorna perempontja
P2	Folyásvonal_folyóka	Vízlevezető csatorna folyásvonalának pontja
P3	Felsőszegély	Szegély teteje
P4	Hátsószegély	Szegély háta
L1 – L3	Tető, Szegély	Pályafelület a szegélyen és a vízlevezető csatornán
L9	Ágyazat, alapszint
S1	Szegély	Szegély és vízlevezető csatorna beton területe
S2	Ágyazati réteg
