PipeTrenchAdjustDiameter

A PipeTrenchAdjustDiameter alkotóelem egy árokban lévő egyetlen csővezetékkel lehetővé teszi az ágyazati bázis és a szemcsés háttöltés térfogatának kiszámítását.

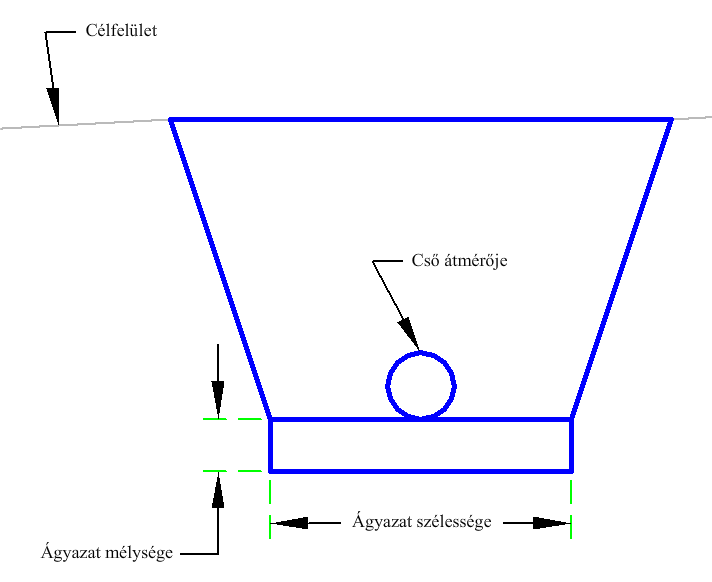

A szemcsés háttöltés területén a mélység eltérhet; más helyeken állandó lesz. Minden mélység, szélesség és átmérő árokról árokra változik. Az árok mélysége a nyomvonal mentén változik, mivel az árok aljától a célfelületig méri a program. Az ásás oldalai függőlegesek lesznek a 3,5 m-nél kisebb mélységeknél, ennél nagyobb mélységek eseté pedig 300%-kal lejteni fognak. A hossz-szelvény a csővezeték középpontját fogja követni.

Igazítás

Alapértelmezés szerint a csatolási pont a cső középpontjánál található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Alapszélesség	A csőárok alapszélessége	Numerikus, pozitív	3 láb 1 m
Csőfedél	Az árok mélysége a csővezeték tetejétől a felszínig	Numerikus, pozitív	0.5 láb 0.15 m
Cső átmérője	Cső átmérője	Numerikus, pozitív	0.667 láb 0.2 m
Ágyazat mélysége	A csővezeték ágyazatának árokfenék feletti vastagsága	Numerikus, pozitív	0.166 láb 0.05 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az árok aljának szintmagassága a pálya hossz-szelvény magassága mínusz a cső átmérőjének fele, plusz az ágyazat mélysége. A vízszintes árok alja kapcsolódást a kapcsolódási pont eltolására szimmetrikusan helyezi el a program azon a magasságon. Ha az árok mélysége kevesebb, mint 3,5 m, akkor az árok oldalai függőlegesek. Ennél nagyobb mélység esetén az árok 300%-os oldalsó lejtésekkel rendelkezik. Mindkét esetben az oldalesések felfelé hosszabbodnak meg a meglévő felülethez

Művelet tervezési módban

Tervezési módban ez az alkotóelem egy árkot rajzol.

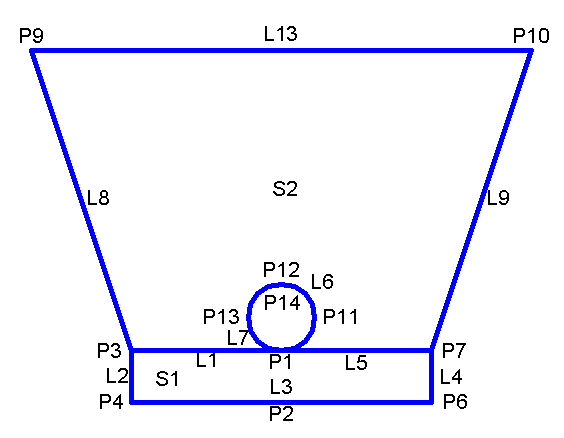

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	PipeBottom	A cső alja
P2	BeddingBottomCenter	Ágyazat alsó középpontja
P3	PipeBackfillBottom_In	Belső cső háttöltésének alja
P4	PipeBeddingBottom_In	Belső cső ágyazatának alja
P6	PipeBeddingBottom, Alapszint	Csőágyazat alja
P7	PipeBackfillBottom_Out	Külső cső háttöltésének alja
P9	Töréspont, Tető
P10	Tető
P11	Cső
P12	PipeTop	A cső teteje
P13	Cső
P14	PipeCenter	A cső közepe
L1, L5	PipeBackfillBottom	A cső háttöltésének alja
L2,L4	PipeBedding	Csőágyazat
L3	PipeBeddingBottom, Alapszint	Csőágyazat alja
L6 - L7	Cső
L8	TrenchSlopeInner	A cső belső árokesése
L9	TrenchSlopeOuter	A cső külső árokesése
L10	Tető
S1	PipeBedding	Csőágyazat
S2	TrenchMaterial	A cső háttöltésének anyaga
