A VegetatedSwale alkotóelem létrehoz egy vegetációs völgyet az esővíz elvezetése céljából.
Csatolás
A csatolási pont a vegetációs völgy közepének a tetején található.

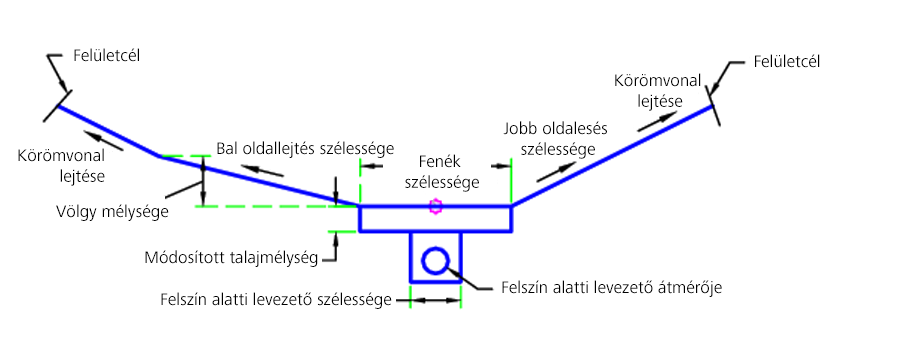

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Fenék szélessége | Völgy aljának szélessége | Numerikus, pozitív | 3 |
| Talajjavító hozzáadása | Talajjavító használata a völgy aljában | Igen/Nem | Igen |
| Körömvonal lejtése | Körömvonal esése | Numerikus, pozitív | 2 ( : 1 ) |
| Módosított talajmélység | A talajjavító-réteg mélysége | Numerikus, pozitív |
0.5 láb 0.15 m |
| Felszín alatti levezető átmérője | Felszín alatti levezető átmérője | Numerikus, pozitív |
0.5 láb 0.15 m |
| Felszín alatti levezető mélysége | Felszín alatti levezető mélysége | Numerikus, pozitív |
1 láb 0.30 m |
| Felszín alatti levezető szélessége | Felszín alatti levezető szélessége | Numerikus, pozitív |
1 láb 0.30 m |
| Felszín alatti levezető hozzáadása | Felszín alatti levezető hozzáadása | Igen/Nem | Igen |
| Völgy mélysége | Völgy mélysége | Numerikus, pozitív |
1 láb 0.30 m |
| Bal oldalesés szélessége | Bal oldalesés szélessége | Numerikus, pozitív | 4 ( : 1 ) |
| Jobb oldalesés szélessége | Jobb oldalesés szélessége | Numerikus, pozitív | 2 ( : 1 ) |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Felületcél | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A völgy a csatolási ponttól a bemeneti paraméterek használatával jön létre. Ha a felületi cél be van állítva, a körömvonal felülete megtalálható (csak bevágási esetekben). Ha a felszín alatti levezető hozzáadása Igen értékre van állítva, akkor létrejön a felszín alatti levezető.
Működés tervezési módban
Tervezési módban a vegetációs völgy létrejön.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Folyásvonal | A vegetációs völgy folyásvonala |
| P2, P3 | Völgy | A völgy széle |
| P4, P5 | Töréspont | |
| P6, P7 | Körömvonal, Körömvonal_Bevágás | |
| P10 – P13 | Felszín alatti levezető | |
| P14 | Cső_Folyásfenék | A felszín alatti cső folyásfeneke |
| L1 – L4 | Völgy, Tető | A völgy teteje |
| L5, L6 | Körömvonal, Körömvonal_Bevágás | |
| L9 | Talajjavító, Alapszint | A talajjavító-réteg alja |
| L14 | Felszín alatti levezető, Alapszint | A felszín alatti levezető alja |
| S1 | Talajjavító | |
| S2 | Felszín alatti levezető |

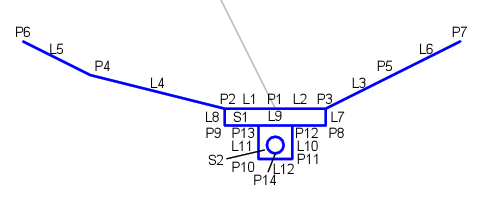

Kódolási ábra
