A ShoulderBacking alkotóelem kapcsolódásokat és alakokat illeszt be egy, a padkarézsűt képviselő alak létrehozásához.
Csatolás
A csatolási pont a padkarézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |

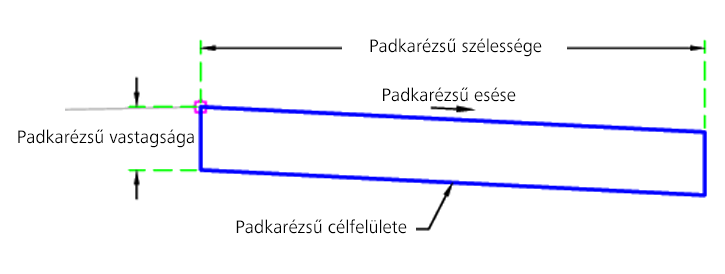

| Padkarézsű szélessége | A padkarézsű szélessége | Numerikus, pozitív |
2 láb 0.6 m |
| Padkarézsű esése | Padkarézsű esése | Numerikus | -5% |
| Padkarézsű vastagsága | Padkarézsű vastagsága | Numerikus, pozitív |
0.25 láb 0.08 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| A padkarézsű felszíne | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. A padkarézsű kezdeti oldalait és tetejét a bemeneti paraméterek alapján hozza létre a program. A rendszer összeveti az alsó belső és külső pont szintmagasságait a célfelülettel, hogy megállapítsa, bevágásról vagy töltésről van-e szó. Ha mindkét eset fennáll, az alsó kapcsolódás a felsővel megegyező eséssel jön létre.
Töltés esetében a padkarézsű alját a rendszer kiterjeszti a felületi célra.
Működés tervezési módban
Tervezési módban ez az alkotóelem a padkarézsűt a bemeneti paraméterek használatával rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P2 | Alátétszalag | Padkarézsű |
| P3, P4 | Alátétszalag_Al | Padkarézsű alja |
| L1 | Tető, Alátétszalag | Padkarézsű teteje |
| L3 | Alapszint | Padkarézsű alja |
| S1 | Alátétszalag | Padkarézsű területe |

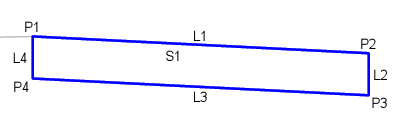

Kódolási ábra
