ValleyGutter

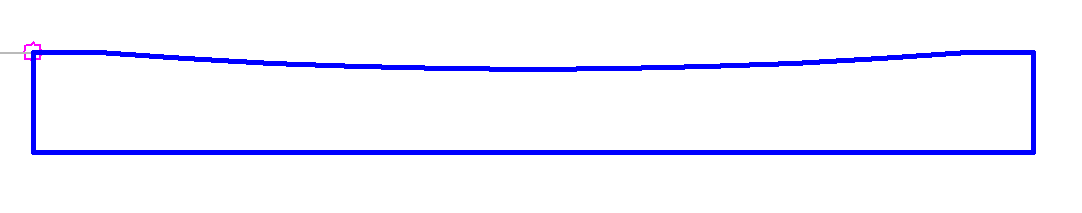

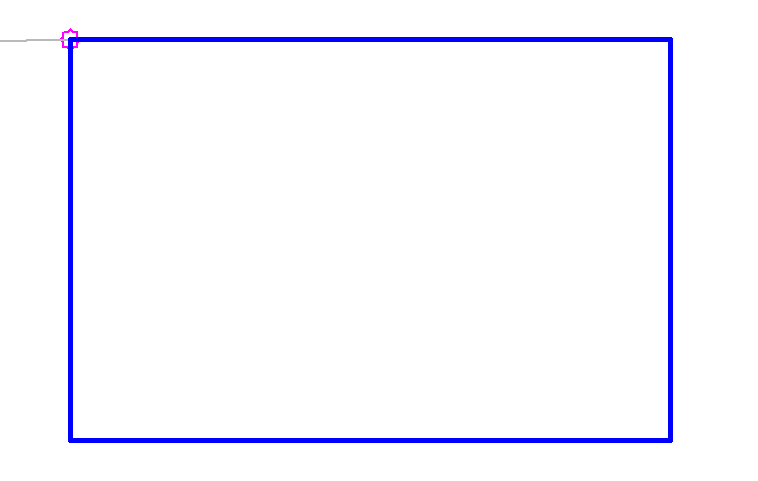

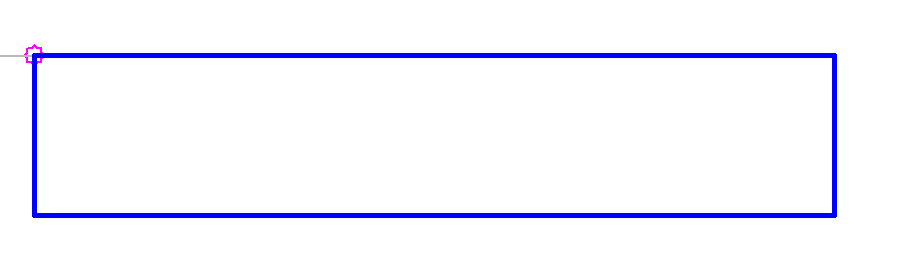

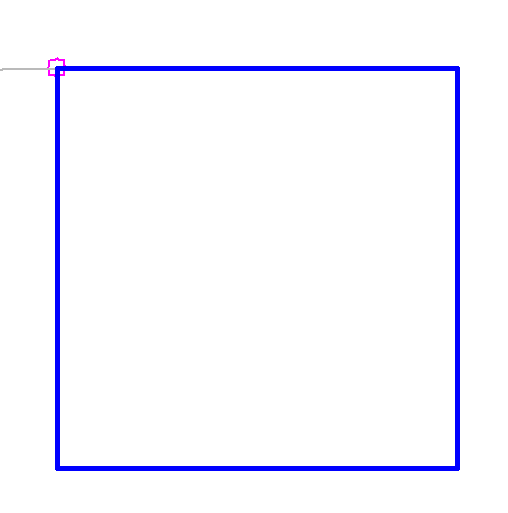

The ValleyGutterSimple alkotóelem egy íves csatornaárok betonból. A szélességet és a görbületet az előre definiált geometriák egyikével adhatja meg.

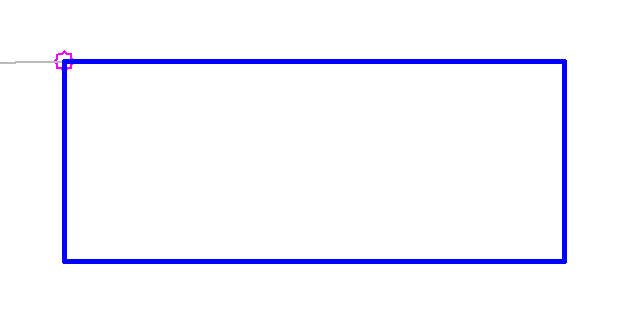

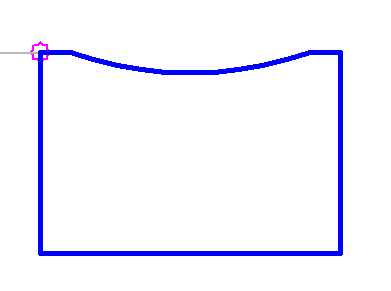

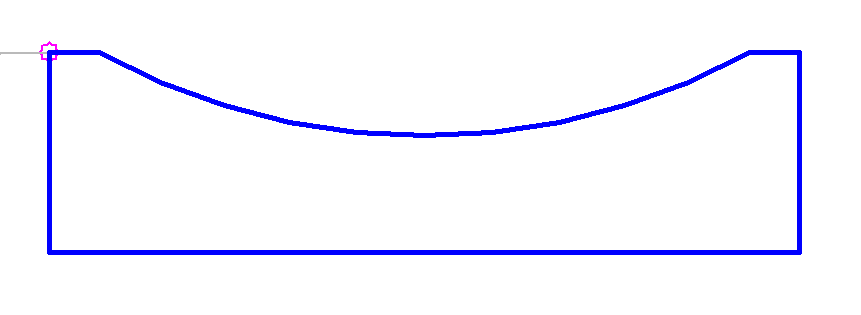

IIA1 eset:

IIB1 eset:

IIC1 eset:

IID1 eset:

IIE1 eset:

IIA2 eset:

IIB2 eset:

IIE2 eset:

IID2 eset:

Csatolás

A csatolási pont a csatornaárok belső pontján található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Alapszinti csatolási kód	A kódok listája, amelyek hozzárendelhetők az alakzat kapcsolódásához.	Vesszővel tagolt karakterlánc	Alakzat
Felső csatolási kód	A kódok listája, amelyek hozzárendelhetők a felső kapcsolódáshoz.	Vesszővel tagolt karakterlánc	Tető
Alakkód	Az alakkódok listája, amelyek hozzárendelhetők az alkotóelem által létrehozott alakokhoz, ha léteznek ilyenek	Vesszővel tagolt karakterlánc	Sáv
Sávtípus	A csatornaárok alakját adja meg.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Célparaméterek

Nincsenek.

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem egy csatornaárok alakot illeszt be a beviteli paraméterek alapján. Minden méret be van állítva az alkotóelemben.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti az kiválasztott csatornaároktípust alkotó csatolásokat.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető, Töréspont
P2, P3, P8, P9	Alapszint
P4 - P7, P10	Tető
L1, L3, L8, L10	Beton, Alapszint
L2, L9	Alapszint
L4, L5, L11	Tető
S1, S2	ValleyGutter

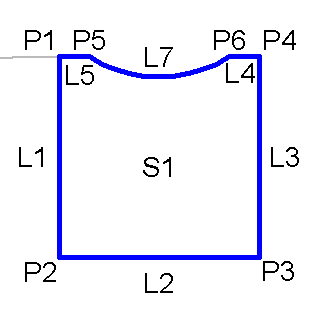

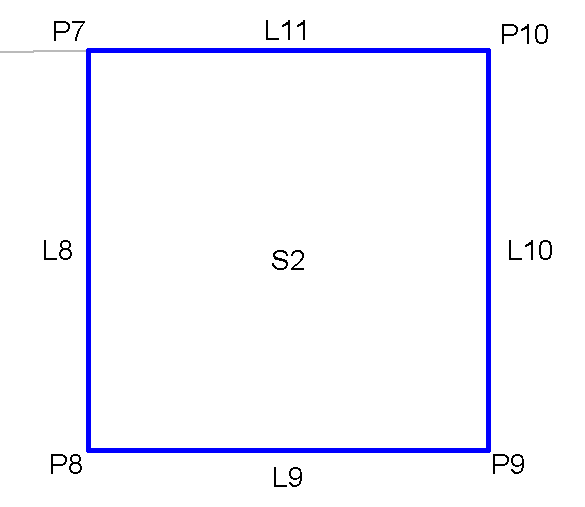

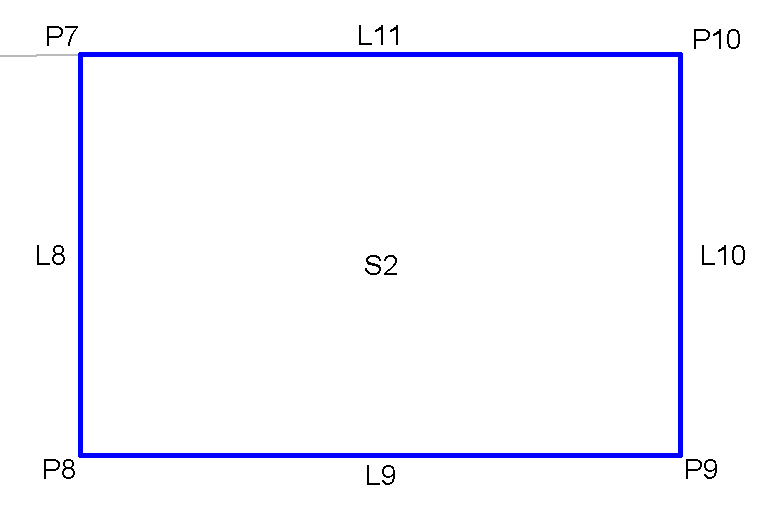

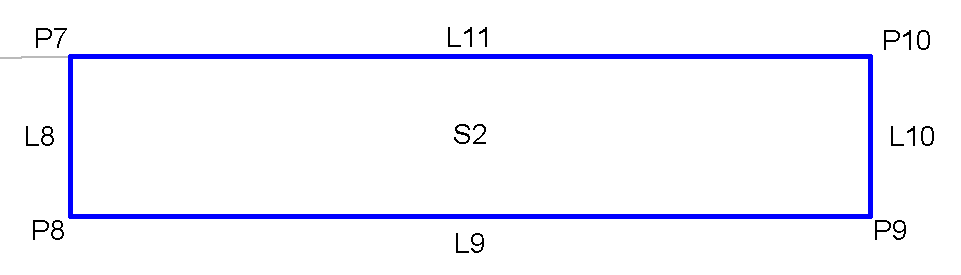

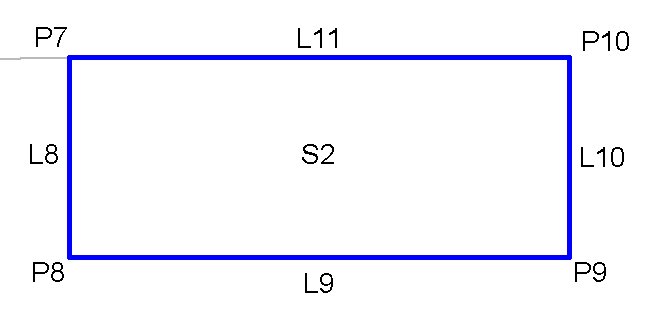

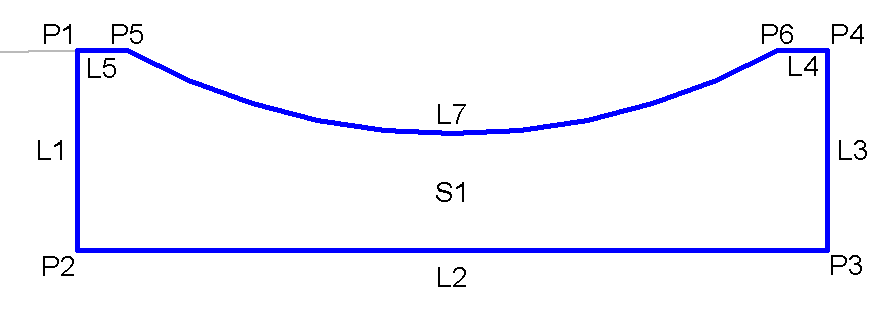

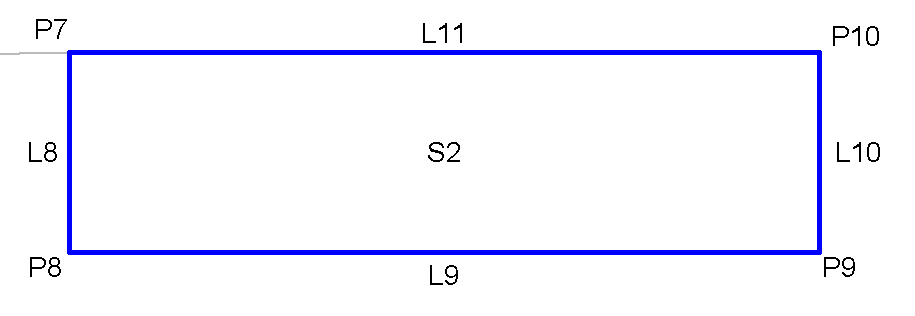

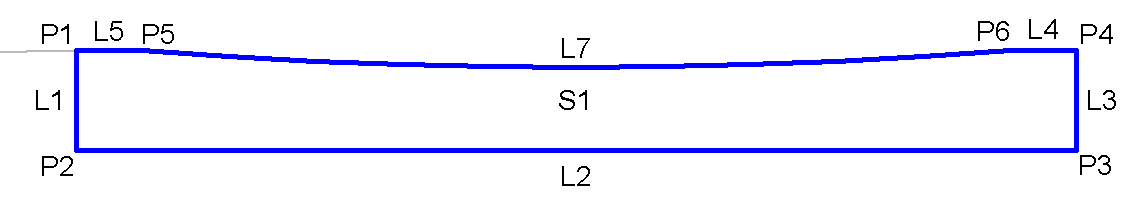

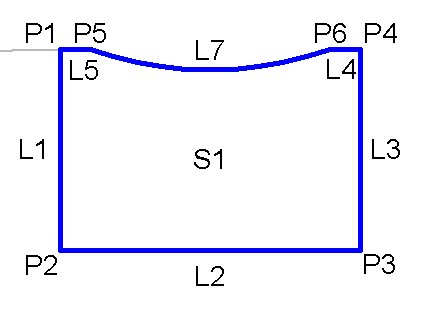

Kódolási ábra

IIA1 eset:

IIB1 eset:

IIC1 eset:

IID1 eset:

IIE1 eset:

IIA2 eset:

IIB2 eset:

IIE2 eset:

IID2 eset:
