EvenSlopeDitch

Az EvenSlopeDitch alkotóelem egy árkot hoz létre, amely a szerelvény bal vagy jobb oldalához adható hozzá.

Csatolás

A csatolási pont a körömvonal-kapcsolódás belső élén található.

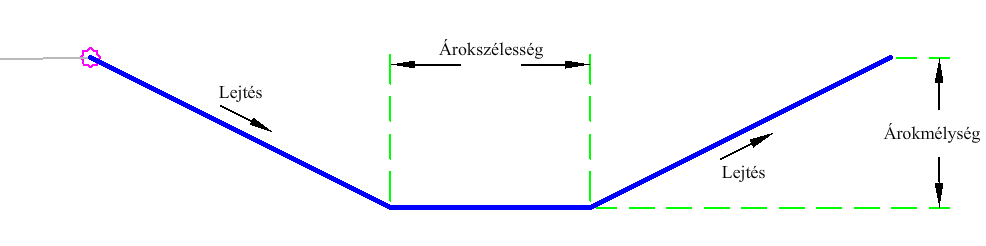

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Árok mélysége	Az árok aljának mélysége a csatolási ponttól az előrézsű kapcsolódásának aljáig.	Numerikus, pozitív	3 láb 1 m
Esések	Az árok oldalainak lejtése.	Numerikus, pozitív	2 (: 1)
Árokszélesség	Az árok szélessége.	Numerikus, pozitív	2 láb 0.6 m

Célparaméterek

Nincsenek.

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az alkotóelem elkészíti az árok alakját a bemeneti paraméterek alapján.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti az árkot alkotó csatolásokat a bemeneti paraméterek segítségével.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Töréspont, Tető	Sarokpont
P2	Ditch_In, Bottom_Ditch	Az árok aljának belseje
P3	Ditch_Out, Bottom_Ditch	Az árok aljának külseje
P4	Töréspont
L1	Tető, alapszint, árok, előrézsű, lejtések	Előrézsű
L2	Tető, alapszint, árok	Árok alja
L3	Tető, alapszint, árok, hátrézsű	Hátrézsű

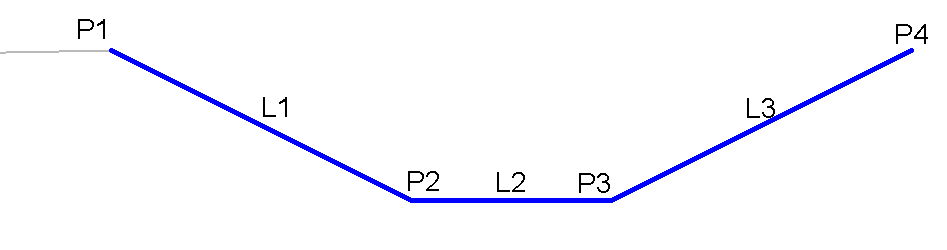

Kódolási ábra
