Kivitelezés párbeszédpanelek

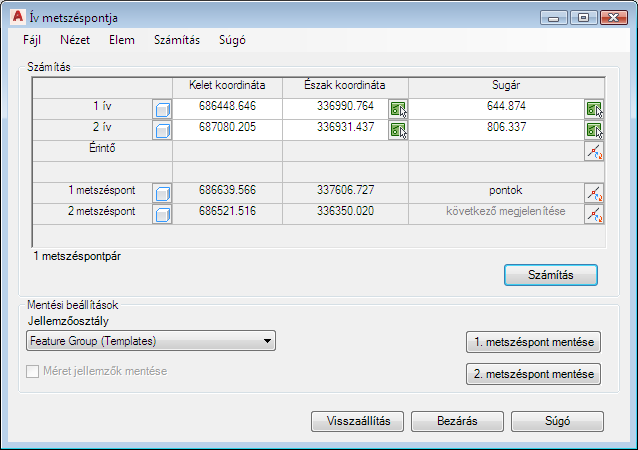

A következő Ív metszéspont párbeszédpanel megjeleníti a párbeszédpanel vezérlőit és a Kivitelezés és számítás parancsok összetevőit.

Megjegyzés: Vállalati szakági modellekhez használható.

Kivitelezés párbeszédpanel

Fehér szövegmező

Szerkeszthető az értékek módosításának érdekében.

Szürke szövegmezők

A számítások eredményeinek megjelenítése.

helyi menük

A helyi menü megjelenítéséhez kattintson a jobb egérgombbal a kivitelezés párbeszédpanelekben található szövegmezőkre.

Jellemzőosztály lista

Megadja a kiszámított objektum jellemzőosztályát (pont vagy vonallánc jellemzőosztály). Ez a lista megjeleníti a munkaterület megfelelő jellemzőosztályait, például a pont jellemzőosztályt, ha az eredmény egy pont.

Egy elem kijelölése a rajzban. Ha erre az ikonra kattint, a fókusz a térképre vált. Ezzel az ikonnal távolságokat is mérhet (kivéve a szögeket és a merőleges vetületeket).

Megfordít ikon. A környezettől függően ez a parancs a következőket hajtja végre:

Megváltoztatja egy elem tájolását.

Két lehetséges eredmény között vált.

Módosítsa az algebrai jelet.

Kiemel egy eredményt vagy egy szerkezeti elemet.

Abszcissza váltása. Módosít vagy meghatároz egy abszcisszaértéket a rajzon.

Új

Minden bejegyzést alaphelyzetbe állít és egy új számítást indít. A fókusz a térképre vált és a rendszer kéri, hogy azonosítsa a szükséges elemeket.

Számítás

Elindítja a számlálást, például paraméterek módosítása után. A számolás eredményeit nem tárolja az adatbázisban a szoftver, de a rajz megjelenítése frissül.

Mentési beállítások terület

Elmenti a számítás eredményét.

Mentés

Elmenti az eredményt az adatbázisba. Ha a számításnak több, mint egy eredménye van, elmentheti az egyik vagy a másik eredményt.

Méret jellemzők mentése

Automatikusan elmenti a méretezést a számított jellemzőkhöz. Elérhető ortogonális számításhoz és ívmetszéshez. A COGO és méretezési beállításokkal megadhatók a méretezési jellemzőosztályok.

Ez a lehetőség csak a következő feltételek mellett érhető el:

• A szakági modell tartalmazza a méretsegédvonalat.
• A COGO és méretezési beállítások be vannak állítva és el vannak mentve.

Alapértékek visszaállítása

Minden bejegyzést alaphelyzetbe állít és egy új számítást indít.

Bezárás

Bezárja a párbeszédpanelt és kilép a számításból.

Állapot sor

Információt mutat a számításról, például a metszéspontok vagy az érintők számát.
