A lineáris referenciarendszereket (LRS) széles körben használják szállítástervezéshez olyan esetekben, ha a koordináta-rendszerek nem elegendőek az eszközök kijelöléséhez. A lineáris referenciarendszerek tengelyként határozzák meg a földrajzi jellemzőket (például az utakat, vasútvonalakat vagy folyókat) és a lineáris eszközöket (például utca- vagy útvonalszakaszokat) és pont eszközöket (például utcai világítást vagy városi bútorokat) ehhez a tengelyhez viszonyítva adják meg. Mindegyik eszköz leírható a tengelytől mért távolsággal és eltolással.
Az adatelemzők lineáris referenciarendszert használnak az eszközök kezeléséhez és elemzéséhez és a vonalas jellemzők mentén előforduló eseményekhez. Az LRS rendszerek használhatók például útállapotok, fényforrások, mérföldkövek, jelek, forgalom, balesetek stb. elemzéséhez.
A rendszergazda az Infrastructure Administrator eszközzel határoz meg jellemzőosztályokat az LRS rendszerek minden részéhez, például a tengely, szakasz, eszköz, útvonal és útvonalszakasz jellemzőosztályokhoz. Amikor lineáris referenciarendszerek használatához beállított projektet nyit meg, létrehozhat és jellemzőket rendelhet a lineáris referenciarendszerhez.
Bármilyen jellemzőt létrehozhat a lineáris referenciarendszerekben szabványos létrehozási parancsokkal (Megjelenítéskezelő, Dokumentumkezelő, Elektromos kezelő, űrlapok stb.). A jellemzőket később, jellemzőosztály-űrlapokkal rendelheti a lineáris referenciarendszerhez. A lineáris szakaszok szerkesztésének vagy törlésének hatásai a lineáris referencia-rendszerhez megadott beállításoktól függenek.
Lineáris referencia-rendszer elemei
Tengely

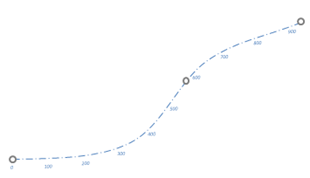

A tengelyek olyan lineáris referenciák, amelyekhez eszközök lehetnek rendelve és amelyeken útvonalak lehetnek meghatározva. A beosztások tengely alapján vannak meghatározva. A gyakorlatban a tengely általában a középvonal vagy az illesztés. Az LRS modellek több tengelyt tartalmazó hálózatot is jelölhetnek.
Szelvény

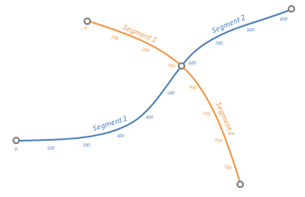

A szakaszok olyan vonaljellemzők, amelyek a geometriát és a tengelybeosztást határozzák meg. Konfigurálhatók úgy, hogy egy adott vonaljellemzőt használjanak egy adott LRS modellben.
Útvonal

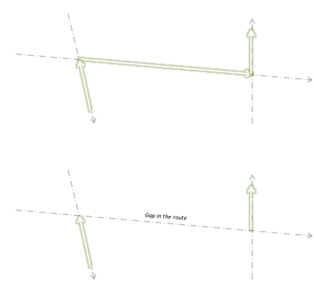

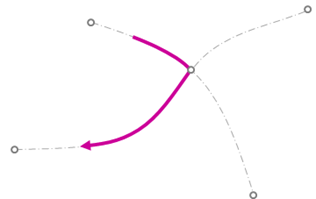

Az útvonalak logikailag meghatározott vonaljellemzők, amelyek több tengelyt keresztezhetnek. Az útvonalak nem feltétlenül kapcsolódnak geometriailag, és hézagokkal is rendelkezhetnek. A gyakorlatban egy útvonal lehet például buszútvonal, a legrövidebb útvonal a forrástól a célhelyre stb.
Útvonalszakasz
Az útvonalszakaszok hasonlóak a tengelyszakaszokhoz, de útvonal (nem pedig tengely) részei. Tengelyszakaszhoz vagy tengelyszakasz egy részéhez csatlakoznak. Helyalapú eszközként viselkednek.
Eltolások

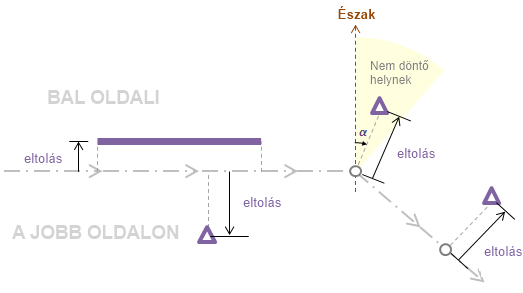

Az eltolás a pontok merőleges távolsága a tengelytől. A következő alkotóelemeket tartalmazza:
- Oldal: A bal/jobb oldal a tengely irányába nézve van meghatározva. A rendszeren az oldalt a távolság érték előjele adja meg. Megadhatja, hogy a pozitív értékek a bal vagy a jobb oldalt jelöljék-e.
- Eltolás: A hivatkozott mérési pont és az eszköz közötti eltolás értéke. Az érték mindig a tengelytől való merőleges távolságot jelenti, de az irány csak akkor kerül megadásra, ha az eszköz nem döntő helyen van. Megjegyzés: Nem döntő helynek számítanak a sarokrégiók, ahol a program a pontot középre igazítja. Ezen környezet kezeléséhez az LRS az eszközhöz legközelebb álló pont azimutját, valamint az eltolást és a mért értékeket használja.
- Irány (az ábrán A-val jelölve): Az irány csak akkor adja meg az eszköz helyét, ha az nem döntő helyen van. Az általános esetekben az irány NULL.
Eszközök
Az eszközök tengelyhez rendelt jellemzők, amelyek lineáris referencia beosztással és eltolással kereshetők meg. A pont eszközök pont jellemzőosztályokhoz tartoznak. A vonal eszközök vonallánc jellemzőosztályokhoz tartoznak.
Az eszközöknek három típusa van:
- A statikus eszközök rögzített földrajzi elhelyezkedéssel rendelkeznek és nem mozognak a tengelyek mentén.
- A hely alapú eszközök a tengely mentén rögzített földrajzi elhelyezkedéssel rendelkeznek.
- A beosztás alapú eszközök a tengely mentén rögzített beosztási értékeknél találhatóak.
Eszköz elforgatása

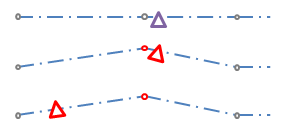

Az eszközök elforgatásának két típusa van:
- A relatív elforgatási típusú eszközök automatikusan elfordulnak és igazodnak a tengelyhez, amikor az alapjukat képező szakaszok geometriája megváltozik.
- Az abszolút elforgatási típusú eszközök tájolása változatlan marad, amikor az alapjukat képező szakaszok geometriája megváltozik.
