Nyomtatás létrehozása AutoCAD blokkok használatával

Ebben a gyakorlatban egy olyan nyomtatást hoz létre, amely a szokásos nyomtatási megjelenítési jellemzők helyett egy AutoCAD blokkot használ keretként.

Előfeltételek

A gyakorlat sikeres végrehajtásához ismernie kell az AutoCAD, az AutoCAD Map 3D eszközkészlet és a vállalati szakági modellek következő témáit:

Feltevések

A gyakorlat végrehajtása előtt a következőknek teljesülnie kell:

Nyomtatás létrehozása AutoCAD blokkok használatával

  1. A Karbantartás munkaterületen nyisson meg egy vállalati szakági modell projektet.
  2. Generáljon egy grafikát, és zoomoljon a kívánt területre.
  3. Nyissa meg a Nyomtatáskezelőt a Szakági modell intézőben a következő módszerek egyikének használatával:
    • Kattintson a Kimenet lap > Nyomtatás panel > Nyomtatáskezelő elemre.
    • A Szakági modell intézőben kattintson a Nyomtatáskezelő elemre.

    A megnyíló Nyomtatáskezelő ablaktáblán megtekintheti a nyomtatási elemtárat. A Nyomtatási könyvtár nyomtatási sablonokat és mentett nyomtatásokat tartalmazza.

  4. Hozzon létre egy új nyomtatást.

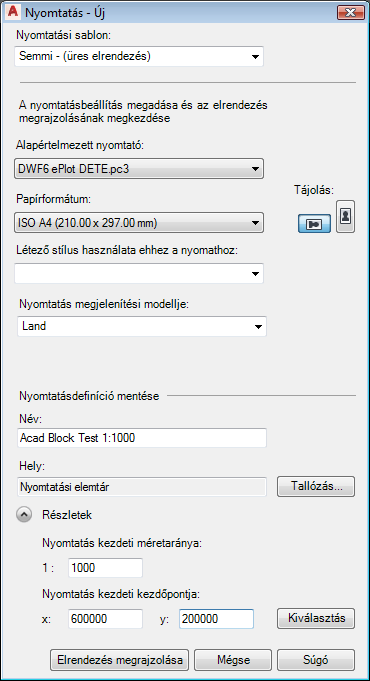

    • Használja az alább látható beállításokat.
    • Kattintson az Elrendezés megrajzolása elemre a nyomtatás szerkesztéshez való megnyitásához.
    • Zárja be az összes rajzot, kivéve azt, amely az újonnan létrehozott nyomtatást tartalmazza.

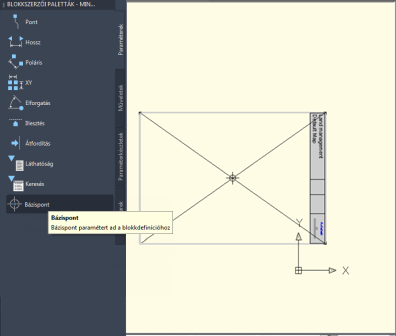

  5. Az újonnan létrehozott nyomtatási rajzban billentyűzze be a BSZERK parancsot az AutoCAD Blokkszerkesztő megnyitásához.
    • Hozzon létre egy új, 297 egység széles és 210 egység magas (A4) AutoCAD blokkot.
    • A blokk bázispontját állítsa a középpontjába.
    • Zárja be a Blokkszerkesztőt.
  6. Stilizálja a PLT_PLOT_DECORATION fóliát.
    • A Megjelenítéskezelőben jelölje ki a fóliát, és kattintson a Stílus elemre.

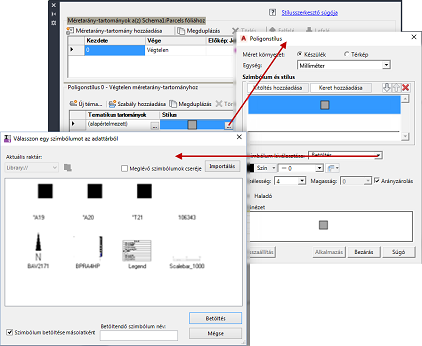

    • A Stílusszerkesztő 0. pontstílus – végtelen méretarány-tartomány területén kattintson a Stílus feliratú oszlopban található Tallózás gombra. Állítsa be a paramétereket a következőképpen:
      • Szimbólum: Válassza ki az aktuális rajzból az imént létrehozott blokkot.
      • Méretkontextus: Térkép tere
      • Mértékegység: Méter
      • Szélesség: 297 (A4, 1:1000)
      • Magasság: 297 (ezt a szélesség megadásakor automatikusan beállítja a rendszer)
      • Kitöltés színe: Tartsa meg az eredeti színt.
      • Élek színe: Tartsa meg az eredeti színt.
      • Forgatás: Adja meg a következő kifejezést: ORIENTATION * 0.9 + 90
  7. Mentse az aktuális megjelenítési modellt, felülírva a meglévő nyomtatás megjelenítési modellt.

    Így egy BlockDefinitions.dwg nevű új rajz jön létre, amely az imént létrehozott blokkot tartalmazza.

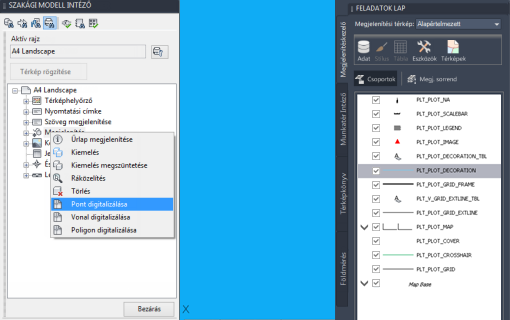

  8. Digitalizáljon egy új nyomtatási pontmegjelenítési jellemzőt az alábbiakban látható módon.

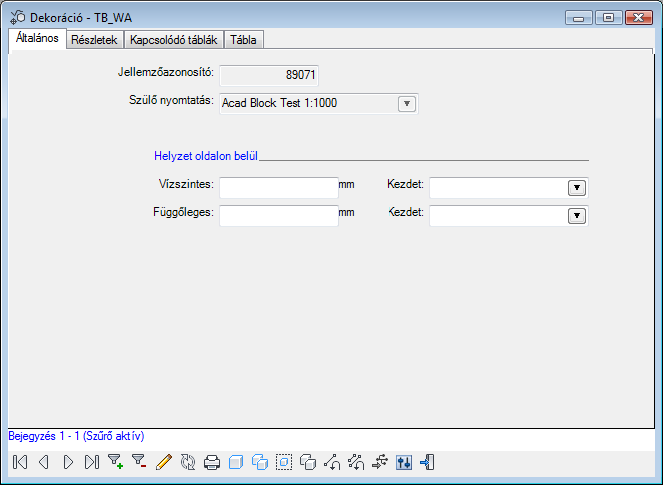

  9. Nyissa meg a pontjellemző általános űrlapját, és állítsa a pozícióját a lap közepére, az alábbiak szerint.

    A frissítés után az AutoCAD blokkot a papír közepére igazítja a program.

    A pont megjelenítési jellemzőjének stilizálása a létrehozott AutoCAD blokkal történik. Ennek az AutoCAD blokknak a középpontjában van beállítva a bázispontja. Mivel a pont megjelenítési jellemzője a papír közepéhez van igazítva, az AutoCAD elhelyezése megfelelő.

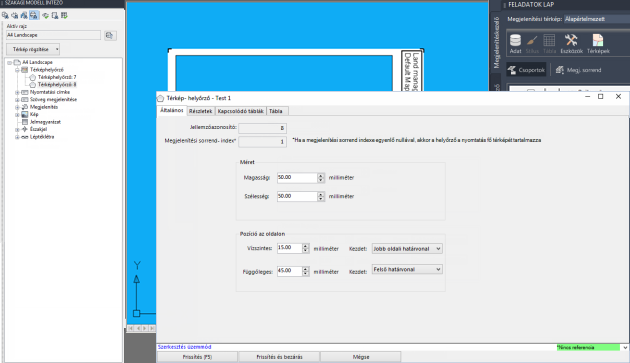

  10. Ha kívánja, létrehozhat egy (elsődleges) térképhelyőrzőt, és előre meghatározott szélességre és pozícióba állíthatja be.
    • Rögzítse a térképet a térképhelyőrző számára.
    • Adjon meg egy meglévő megjelenítési modellt.
    • Ha szükséges, alkalmazzon forgatási értéket.

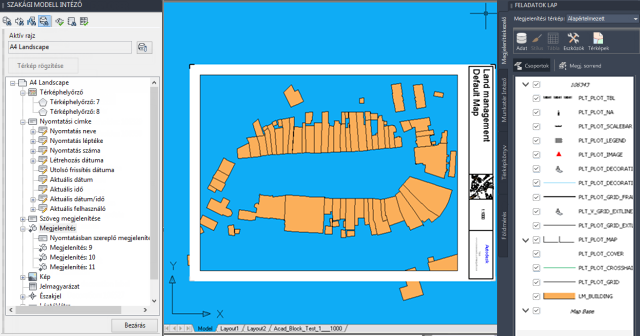

  11. Ha kívánja, kibővítheti a nyomtatást egy nyomtatási léptékfelirat, egy áttekintő térkép vagy bármilyen más kívánt elem hozzáadásával.

    Az itt látható nyomtatás léptéke 1:1000.
