1. gyakorlat: Forrásfájl húzása

A munkát egy térképfájl létrehozásával kezdje, majd adja hozzá Redding város határait.

Térkép létrehozása és forrásfájl hozzáadása

1. A gyakorlatok megkezdése előtt, olvassa el a Felkészülés az oktatóanyagok használatára fejezetet.
2. Hozzon létre egy térképfájlt.
   • Kattintson az ÚjRajz opcióra.
   • Válassza ki a map2d.dwt sablont.
   • Kattintson a Megnyitás gombra.
3. Állítsa be a térkép koordináta-rendszerét.
   • Kattintson a Térkép beállításaKoordináta-rendszerHozzárendelés lehetőségre.
   • Módosítsa a Kategória beállítását a következőre: USA, California.
   • Kattintson a jobb gombbal az Aktuális rajz elemre, majd kattintson a Koordináta-rendszer parancsra.
   • Kattintson a CA-I elemre.
   • Kattintson a Hozzárendelés gombra.
4. Adja hozzá a városhatárokat a térképhez úgy, hogy egy forrásfájlt behúz a Megjelenítéskezelőbe.
   • A Windows Intéző használatával keresse meg azt a mappát, ahova a mintafájlokat másolta a Térkép létrehozása oktatóanyaghoz.
   • Méretezze át az AutoCAD Map 3D eszközkészlet ablakot és a mintaadatokat tartalmazó mappa ablakát, hogy mindkettő egyszerre látható legyen.

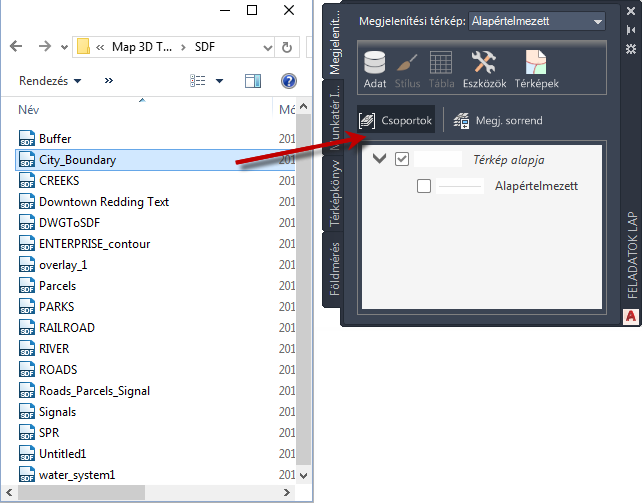

   • Húzza a City_Boundary.sdf fájlt a Megjelenítéskezelőbe, éppen a Térkép alapja fólia fölé.


     Redding város határvonala megjelenik a térképen.

5. Kattintson a Mentés máskéntRajz elemre. Az oktatóanyagokat tartalmazó mappában adja a fájlnak a build_map1.dwg nevet, majd kattintson a Mentés gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Rajzfájl csatolása részre.
