2. gyakorlat: Térkép közzététele DWF-fájlba

Ebben a gyakorlatban beállítja a térképpel közzétenni kívánt objektumadatokat meghatározó DWF közzétételi beállításokat. Ezután közzéteszi a térképet egy DWF-fájlba.

Megjegyzés: Ehhez a gyakorlathoz szükség lesz a Street_Centerlines.dwg térképre, melyet a 2. lecke: Rajzok tisztázása részben módosított.

Közzétételi beállítások megadása

1. Tallózzon és nyissa meg a Street_Centerlines.dwg térképet, melyet a 2. lecke: Rajzok tisztázása részben már használt.
2. Kattintson a Kimenet lapExportálás DWF/PDF-fájlba panelDWF beállítások parancsra.

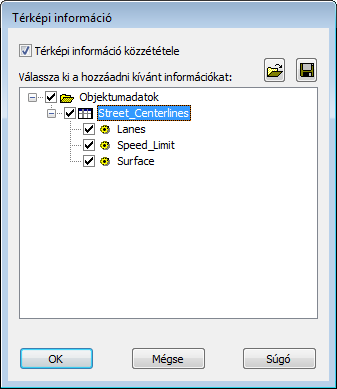

3. A Térképi információ párbeszédpanelen jelölje be a Térképi információ közzététele jelölőnégyzetet.
4. A Térképi információ párbeszédpanelen bontsa ki a listában lévő elemeket, és jelölje be a Street_Centerlines elemet.


   Ha bejelöli a Street_Centerlines elemet, a program automatikusan bejelöli a Street_Centerlines alatti összes elemet.

5. Az információ közzétételéhez XML-fájlba kattintson a mentés ikonra, és adja meg a közzétett fájl helyét. Kattintson a Mentés gombra.

   A DWF közzététel művelet az XML-fájlt használja.

6. Kattintson az OK gombra.

Közzététel DWF formátumban

1. Mentse el a térképet.

   Csak mentett térképet nyomtathat vagy tehet közzé.

2. A térkép alatt közvetlenül kattintson az Elrendezés1 lapra.


   Ha nem látja a lapokat, kattintson a jobb gombbal a ikonra (a Modelltér ikonra). Kattintson az Elrendezés és Modell lap megjelenítése parancsra.

3. Kattintson a Kimenet lapon a Nyomtatás panelNyomtatás ikonra.
4. A Nyomtatás párbeszédpanel Nyomtató/plotter területén válassza a DWF6eplot.pc3 elemet.
5. Kattintson az Alkalmazás elrendezésre gombra, majd kattintson a Mégse gombra.

   Ez a művelet úgy alkalmazza a nyomtatóbeállításokat a közzétételi feladatra, hogy nem küldi el a nyomtatóra a feladatot.

6. Kattintson a Közzététel gombra.
   Megjegyzés: Ne válasszon a Közzététel almenü lehetőségei közül. Az alkalmazásmenüben kattintson a Közzététel szóra.
7. A Közzététel párbeszédpanelen tegye a következőket:
   • Győződjön meg arról, hogy a Laplistában csak a kívánt lapok legyenek kijelölve.

     Ha például meg van nyitva egy másik térkép, akkor annak modell- és elrendezésnézetei is megjelennek a listában. Az aktuális térkép Elrendezés2 alapértelmezett nézete is megjelenik. Válassza ki a nem kívánt bejegyzéseket (például az Elrendezés2 elemet), majd kattintson a ikonra.

   • A Közzététel területen válassza a DWF elemet.
   • Kattintson a Közzétételi beállítások gombra.
8. A Közzétételi beállítások párbeszédpanelen tegye a következőket:
   • Kattintson a Fóliainformációk gombra (az Általános DWF-/PDF-beállítások területen).
   • A mező legördülő menüjében kattintson a Hozzáadás lehetőségre.

     A térképen lévő minden fólia különálló fóliává válik a DWF kimenetben. A Design Review programban ezeknek a fóliáknak a megjelenítését külön-külön kapcsolhatja ki és be.

   • Kattintson az OK gombra.
9. A Közzététel párbeszédpanelen tegye a következőket:
   • Kattintson a Közzététel elemre (az ablak alján).
   • Adjon meg egy helyet és egy nevet a közzétett fájlnak, majd kattintson a Kijelölés gombra.
   • Ha a program kéri a laplista mentését, kattintson a Nem gombra.
10. Ha üzenetet lát a háttérben folyó feladatról, kattintson a Bezárás gombra az üzenet bezárásához.

    Az Autodesk Design Review számára szükséges fájlokat a program közzéteszi a megadott fájlba.

11. A közzétételi folyamat állapotát úgy követheti nyomon, hogy a mutatót az ablak jobb alsó sarkában látható animált ikon fölé mozgatja.
12. Ha kész van a feladat, egy buborék jelenik meg az ablak jobb alsó sarkában. Kattintson a buborékban lévő hivatkozásra a figyelmeztetések vagy hibák megtekintéséhez. Ha végzett, zárja be az ablakot.

Az eredmény

A térképet Autodesk SDF-fájlba exportálta. DWF-fájlba is közzétette a térképet. Ha nem rendelkezik az AutoCAD Map 3D eszközkészlet másolatával, az alábbi címen ingyenesen letölthet egy megjelenítőprogramot: http://www.autodesk.com/designreview.
