3. gyakorlat: Raszterkép hozzáadása egy Megjelenítéskezelő fóliához

A Feladatok lap Megjelenítéskezelő lapján állítható be a térképelemek stílusa és megjelenítése. A Megjelenítéskezelő fóliái különböznek az AutoCAD fóliáktól, de hasonló feladatok elvégzését teszik lehetővé. Elrejtheti és megjelenítheti például a Megjelenítéskezelő fóliákat akkor is, ha ezek a fóliák raszterképeket tartalmaznak, és nem rajzi objektumokat.

Ebben a leckében raszterképet ad egy Megjelenítéskezelő fóliához. Átnevezi és elrejti a raszterkép fóliát.

Megjegyzés: A gyakorlathoz szükség lesz az 1. Gyakorlat: Fényerő, kontraszt és képátmenet beállítások részben már használt CITY.dwg térképre.

Kép hozzáadása új Megjelenítéskezelő-fóliához

1. Ha a CITY.dwg térkép már nincs nyitva, nyissa meg ismét.
2. A Feladatok lap Megjelenítéskezelő lapján kattintson az AdatRajzadatok hozzáadásaRaszterkép elemre.
3. A Válasszon képeket párbeszédpanelen jelölje be a REDDING_DRG elem mellett lévő jelölőnégyzetet.
4. Kattintson az OK gombra.

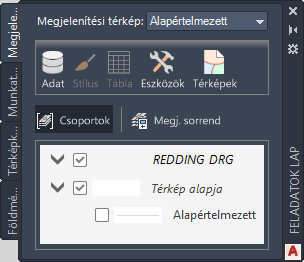

   A Megjelenítéskezelőben a REDDING_DRG most fóliaként szerepel.

5. A Megjelenítéskezelőben kattintson a jobb gombbal a REDDING_DRG fóliára, és kattintson az Átnevezés parancsra.
6. Adja meg a REDDING_RASTER fóliát.
7. Kattintson a Mentés gombra.
8. A Megjelenítéskezelőben törölje a REDDING_RASTER fólia jelölőnégyzetét.

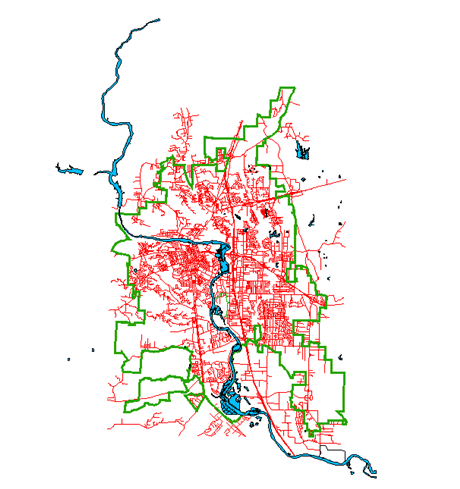

   A raszterkép már nem jelenik meg a rajzban.

Az eredmény

A képfájl módosítása nélkül állította be a kép megjelenését a térképen. A képet a Megjelenítéskezelő egyik fóliájához adta, ahol könnyedén elrejtheti és megjelenítheti azt.

A gyakorlatok folytatásához lépjen tovább a 6. Gyakorlat: Térkép megosztása másokkal részre.
