1. gyakorlat: Új telek rajzolása

Új jellemző rajzolásakor az adott jellemző automatikusan rákerül arra a fóliára, ahol létrejött. A fólia forrása frissül a hozzáadott jellemzőkkel.

Megjegyzés: Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Jellemző létrehozása

1. Ha nincs megnyitva, nyissa meg az előző leckéből származó térképet.
   • Kattintson a MegnyitásRajz parancsra.
   • Keresse meg a build_map1.dwg fájlt.
   • Válassza ki, majd kattintson a Megnyitás gombra.
2. Kattintson a jobb gombbal a Parcels fóliára, majd kattintson a Zoom – Terjedelem parancsra.
3. Kattintson a Létrehozás lapJellemző panelÚj jellemző legördülő menüPoligon parancsra.

   Megnyílik a Fólia kiválasztása párbeszédpanel.

4. A párbeszédpanelen válassza Telkek lehetőséget, majd kattintson az OK gombra.
5. Kattintson az új telek kezdőpontjára a térképen.

   Kattintson egy területre a város határán.

6. Kattintson még három pontra a telek kezdőpontja és az első három oldal létrehozásához.
7. Nyomja le a lefelé nyilat a billentyűzeten a dinamikus adatbevitelben elérhető lehetőségek menüjének megtekintéséhez.
8. Nyomja le újból a lefelé nyilat addig, amíg egy pont jelenik meg a Bezárás parancs mellett, ami azt jelenti, hogy az a parancs van kijelölve.

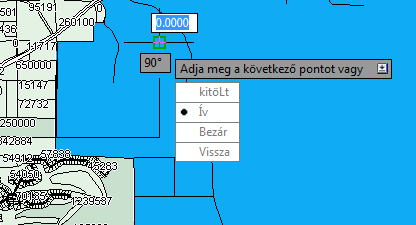

   A dinamikus adatbevitel használata telek megrajzolásához.

9. Nyomja le az Enter billentyűt a poligon bezárásához.
10. Válassza a Kilép lehetőséget a dinamikus adatbevitel menüből a parancs végrehajtásához.

    Ezzel elkészült a telek elkészült, és megjelenik az Adattábla.

    Megjegyzés: Ha az Adattábla rögzítve van, akkor mozgassa fölé a mutatót a megjelenítéshez. Ha az Adattábla nem jelenik meg automatikusan, akkor jelölje ki a Telkek fóliát a Megjelenítéskezelőben, majd kattintson a Tábla gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Új telekadatok hozzáadása részre.
