Lekérdezheti a topológia egy részét egy forrásrajzban, és dolgozhat azzal úgy, hogy nem kell visszakeresnie a topológiát alkotó valamennyi objektumot.
Három különbség van egy szabványos és egy topológiai lekérdezés használata között:
- A topológiai lekérdezések csak egy topológiát kezelnek, míg a szabványos lekérdezések a csatolt rajzok összes objektumára vonatkoznak.
- Mivel a topológiai információ objektumadatként tárolódik, az Adat feltétel alapja lehet terület, hossz, kerület, irány, direkt ellenállás és fordított ellenállás.
- A tulajdonság megváltoztatások másképp működnek a poligontopológiáknál.
Eredménytopológia létrehozása
Ha topológiai lekérdezéssel keres vissza információt egy topológiáról, az adott információ az aktuális rajzban, az alábbi három topológiában tárolható:
- Nincs – Semmilyen információt nem ad hozzá az aktuális rajz geometriájához.
- Ideiglenes – Az információt visszakeresi és topológiaként tárolja a memóriában, a topológia neve előtt egy csillag (*) karakterrel.
- Állandó – A lekérdezés visszakeresi az adatokat, és az aktuális rajzban létrehoz egy topológiát. Ez a topológia visszamenthető a forrásrajzba. A topológia neve előtt nem állhat csillag (*) karakter.
Hely szerinti lekérdezések
A hely szerinti lekérdezések a hálózattopológiákban ugyanúgy működnek, mint bármely más, vonalas vagy pontobjektumra vonatkozó lekérdezésekben.
| Topológia | Hely szerinti lekérdezéssel visszakeresett adatok |
|---|---|
| Csomópont | Csomópontok |
| Hálózat | Élek, valamint csomópontok, ha a topológia részei |
| Poligon | Poligonok, ha élek vagy centroidok vannak kijelölve, valamint élek, illetve csomópontok, ha a poligontopológia részei |

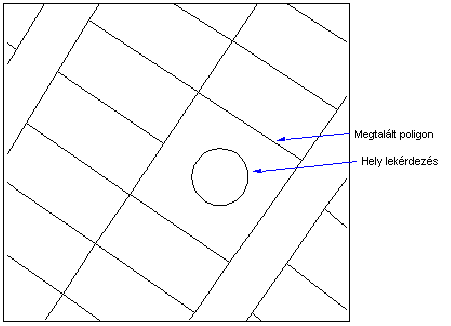

A poligonokat a program valódi területként kezeli, nem egyszerűen határvonalként. Az alábbi példában a poligonterület egy része a lekérdezés határán belülre esik, így az egész poligont visszakeresi a program, bár a poligont alkotó objektumok egyike sem metszi a lekérdezés határvonalát.
Pontok elhelyezés szerinti lekérdezéseinél szintén a pontot tartalmazó poligont keresi vissza.
Objektumadatok lekérdezése
Bármely topológiai objektum lekérdezhető objektumadatok segítségével, például a csomópont, él és poligon azonosítók, a „Kezdő” és „Vég” csomópont információk, a bal és jobb oldali él információk, a poligonok és így tovább.
A topológiai lekérdezések vissza tudnak keresni olyan adatokat, mint a terület, kerület, élek száma és így tovább. Az a lekérdezés például, amelynek a célja egy megadott értéknél nagyobb területű objektumok lekérése, eltérő eredményeket ad a lekérdezés típusától függően:
- A szabványos Lekérdezés megadása: Csatolt rajzok tulajdonsággal meghatározott lekérdezések zárt vonalláncokat eredményeznek a megadott érték területeivel.
- A Topológiai lekérdezés megadása visszakeres minden olyan poligont, amelynek a területe akkora, mint a megadott érték, függetlenül attól, hogy milyen objektumok alkotják a poligont (vonalak, ívek vagy nyitott vonalláncok).
Tulajdonság megváltoztatása topológiák lekérdezésével
Topológiai objektumok esetében történő tulajdonságváltoztatás megadásakor csak a topológia meghatározott elemei változnak meg, amint ez az alábbi táblázatban látható.
| Tulajdonság megváltoztatása | Módosuló objektumok |
|---|---|
| Blokknév | Csomópontok a csomópont és a hálózati topológiákban, Centroidok a poligon topológiában |
| Szín | Csomópontok, élek és centroidok |
| Szint | Csomópontok, élek és centroidok |
| Magasság | Csomópontok a csomópont és a hálózati topológiákban, Centroidok a poligon topológiában |
| Fólia | Csomópontok, élek és centroidok |
| Vonaltípus | Csomópontok, élek és centroidok |
| Elforgatás | Csomópontok a csomópont- és hálózattopológiákban. Centroidok a poligontopológiákban |
| Lépték | Csomópontok, élek és centroidok |
| Szövegstílus | Csomópontok a csomópont és a hálózati topológiákban, Centroidok a poligon topológiában |
| Szélesség | Élek |
| Szöveg értéke | Csomópontok csomópont és hálózat topológiákban, Centroidok a poligon topológiában (a szöveg a centroid feliratpontjában) |
| Vastagság | Élek |
| Sraff | Sraffozott poligonok |
Jelentés mód
A szabványos Lekérdezés megadása: Csatolt rajzok paranccsal elérhető pont változók mellett a Topológiai lekérdezés megadása tulajdonság két további pont változóval rendelkezik.
- .TOPONÉV – A topológia nevét tartalmazza.
- .TOPOTÍPUS – A topológia típusát tartalmazza: CSOMÓPONT, HÁLÓZAT vagy POLIGON.
A három pontváltozó eltérő eredményeket produkál a topológiai lekérdezésekben.
- .RAJZ – A topológiában található geometriai objektum forrásául szolgáló rajz neve.
- .TERÜLET – A TERÜLET objektumadat-mező értéke minden poligonra.
- .KERÜLET – A KERÜLET objektumadat-mező értéke minden poligonra.
A Jelentés kiírási beállítások párbeszédpanelen lévő Alobjektumok feldolgozása beállítás a jelentésben található objektumokat adja meg.
