A szétválasztási mező lehet egy objektumadat-mező, vagy egy hivatkozott külső adatbázis valamelyik oszlopa.

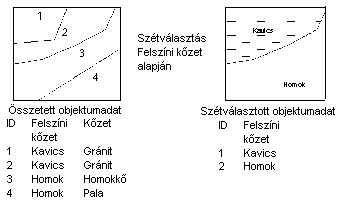

Poligonok szétválasztása
Egy topológia szétválasztásakor az AutoCAD Map 3D eszközkészlet a poligonok közötti minden egyes határt ellenőriz annak megállapítására, hogy a szétválasztási mezőérték mindkét poligon számára azonos-e. Ha igen, a program eltávolítja a határvonalat és az egyik centroidot. A program a szétválasztási mezők, illetve bármely új topológiai mező kivételével minden objektummezőt eltávolít.
Ha a szomszédos poligonok nem tartalmazzák a szétválasztási mezőt, a határvonal nem lesz szétválasztva, és az eredménypoligon értéke erre a mezőre üres lesz.
Hálózati élek szétválasztása
Egy hálózati topológia szétválasztásakor az AutoCAD Map 3D eszközkészlet ellenőrzi a vonalak közötti csomópontokat annak megállapítására, hogy metszik-e egymást egy megadott csomópontban, és hogy a szétválasztási mező azonos-e. Ha igen, a csomópontot eltünteti, és a két élet egy éllé egyesíti. A program a szétválasztási mezők, illetve bármely új topológiai mező kivételével minden objektummezőt eltávolít, mint ezt a következő ábra mutatja.
Ha a szomszédos poligonok nem tartalmazzák a szétválasztási mezőt, a csomópont nem tűnik el, és a kapott vonallánc üres értékkel rendelkezik erre a mezőre.
