In uno stile di quota AEC è possibile definire punti su oggetti, che verranno quotati in modo associativo con lo stile di quota AEC stesso. I punti disponibili per ciascun oggetto dipendono dalle caratteristiche dell'oggetto stesso. Ad esempio in un muro è possibile quotare lunghezza, larghezza, componenti muro e aperture. In una finestra è possibile quotare la larghezza massima e minima di apertura e il centro della finestra.
Ogni quota AEC può comprendere fino a dieci sequenze di quote. Ogni sequenza può contenere dei punti di quota per gli oggetti specificati nello stile.
Esempio 1: viene creato uno stile di quota AEC contenente solo una sequenza. Tale sequenza contiene lunghezze e intersezioni di muro e la larghezza di apertura massima nel muro.

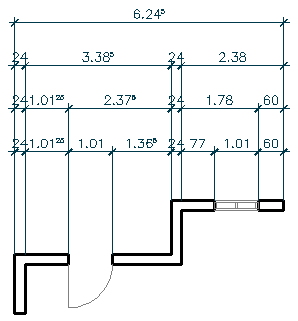

Esempio di quota AEC con una sola sequenza
Esempio 2: viene creato uno stile di quota AEC ideato esclusivamente per quotare i muri, tuttavia i punti di quota del muro sono distribuiti su quattro sequenze:
- La sequenza 1 quota le lunghezze e le larghezze del muro.
- La sequenza 2 quota le lunghezze e larghezze del muro e le intersezioni.
- La sequenza 3 quota soltanto le lunghezze del muro.
- La sequenza 4 quota i contorni esterni di tutti i muri selezionati.
Esempio di quattro sequenze di quote AEC
Esempio 3: viene creato uno stile di quota AEC che quota la lunghezza dei muri in un edificio su una sequenza, e una fila di colonne strutturali dell'edificio su un'altra sequenza.

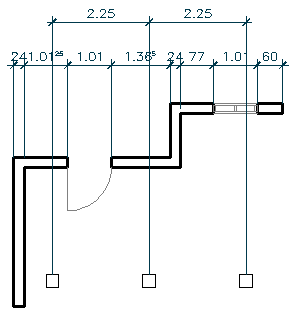

Esempio di due sequenze di quote AEC
Nella creazione di stili di quota AEC considerare quanto segue:
- Creare un singolo stile di quota per ogni utilizzo. Creare, ad esempio, uno stile che quota gli assiemi di finestre e le facciate continue e un altro che quota i muri e le aperture nei muri.
- Non inserire un numero eccessivo di punti di quota per una singola sequenza.
- Non inserire un numero eccessivo di oggetti in uno stile di quota.
