Oltre agli oggetti standard utilizzabili come oggetti di delimitazione per i vani, è possibile utilizzare uno strumento di separazione dei vani che consente di suddividere i vani in assenza di oggetti reali di separazione. La suddivisione dei vani può risultare utile in caso di diverse aree funzionali all'interno della stessa stanza.

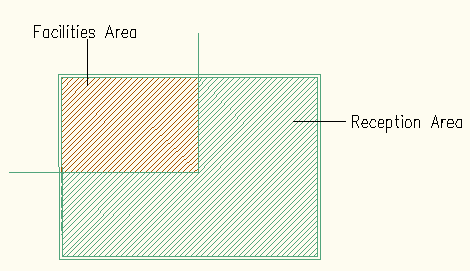

Creazione di due vani distinti in un'unica stanza mediante lo strumento di separazione vani
- Selezionare lo strumento Divisore vano nella tavolozza degli strumenti Vani.
Se nel layout della tavolozza degli strumenti non è inclusa la tavolozza Vani, aprire la Libreria da
ed eseguire la ricerca di Divisore vano. Nota: In alternativa è possibile selezionare il vano da dividere e scegliere. - Specificare sullo schermo la linea di separazione. Suggerimento: La linea di separazione creata con lo strumento Divisore vano è costituita da una polilinea; è pertanto possibile creare una linea di separazione composta da più segmenti.
- Premere Invio per terminare la linea di separazione.
- Per rimuovere la linea di separazione è possibile eliminarla dal disegno oppure selezionarla e impostarne la proprietà Delimita vani nel riquadro proprietà su No.
