Per creare un componente di muro con una larghezza e un offset fissi, specificare i valori della larghezza e dell'offset del bordo. In alternativa, è possibile specificare una formula per il calcolo di questi valori. La formula può includere un valore per Larghezza base. La presenza della variabile Larghezza base nella formula consente di specificare la larghezza del muro all'aggiunta o modifica di muri di questo stile in un disegno.
Definizione di una formula per determinare la larghezza o l'offset del bordo del componente
Per calcolare l'offset del bordo o la larghezza in relazione alla larghezza di base, selezionare Larghezza base, quindi selezionare un operatore e un operando:
- Se si seleziona Larghezza base per uno dei componenti, immettere una larghezza per i muri di questo stile quando questi vengono aggiunti o modificati in un disegno.
- Se tutti i componenti in uno stile di muro utilizzano valori assoluti, non è possibile modificare la larghezza dei singoli muri di questo stile quando vengono aggiunti o modificati.

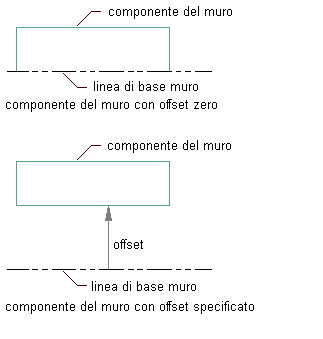

Parametri di offset della linea di base dei componenti dei muri
