Per modificare le quote dei davanzali di una finestra normale e di una finestra angolare nella rappresentazione di visualizzazione Piano del davanzale, attenersi alla procedura indicata di seguito.
È necessario utilizzare una rappresentazione di visualizzazione per una finestra con davanzale. Selezionare la rappresentazione di visualizzazione Piano di davanzale oltre a quella Piano.
- Scegliere
.
- Espandere Oggetti architettonici e Stili di finestra.
- Selezionare lo stile da modificare.
- Fare clic sulla scheda Proprietà visualizzazione.
- Selezionare Piano davanzale per Rappresentazioni di visualizzazione, quindi scegliere Sostituzione stile.
- Se necessario, fare clic su
. - Fare clic sulla scheda Finestra o la scheda Finestra ad angolo.

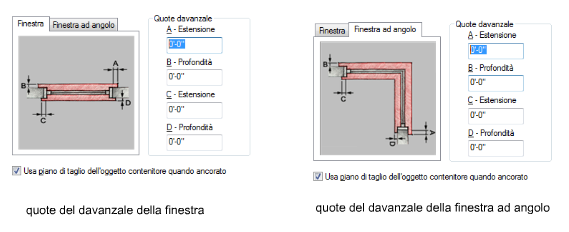

- In Quote davanzale, immettere le quote di estensione e profondità del davanzale.
I componenti di davanzale A e B riguardano l'oscillazione o la parte esterna dell'apertura. I componenti di davanzale C e D riguardano la parte interna.
Nota: Nel caso delle finestre ad angolo, le opzioni A-Estensione e B-Profondità vengono applicate al muro ancorato. Le opzioni C-Estensione e D-Profondità vengono applicate al muro non ancorato. - Per utilizzare il piano di taglio del muro per finestre ancorate, anziché il piano di taglio della finestra, selezionare Usa piano di taglio dell'oggetto contenitore quando ancorato.
- Fare clic sulla scheda Layer/Colore/Tipo di linea.
- In Visibile, fare clic sulle icone per attivare la visibilità.
- Fare clic due volte su OK.
