Come unire superfici di vani di forma irregolare 3D

Per unire due superfici di un vano di forma irregolare 3D divise in precedenza, attenersi alla procedura indicata di seguito.

Nota: Questa procedura è valida solo per i vani non associativi.

Unione di due superfici di un vano

1. Verificare che sia attiva la vista assonometrica 3D.
2. Selezionare il vano nel quale si desidera unire le due superfici.
3. Scegliere scheda Vanogruppo EditaModifica dinamica.

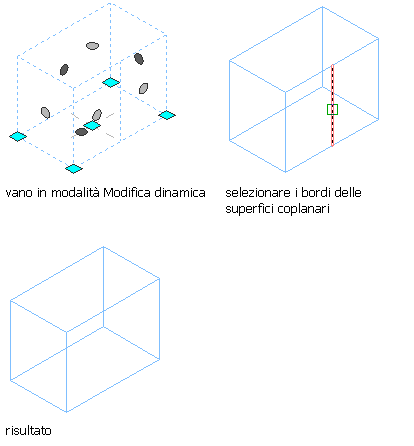

   Vano 3D (a sinistra) in modalità modifica dinamica (a destra)

4. Scegliere scheda Modifica dinamicagruppo EditaUnisci facce.
5. Selezionare il bordo che separa le due superfici e premere INVIO.
6. Per salvare le modifiche apportate al vano, scegliere scheda Modifica dinamicagruppo ModificheFine.
