Come aggiungere uno spiovente alla linea del tetto di un muro

Per aggiungere uno spiovente alla linea del tetto di un muro, attenersi alla procedura indicata di seguito. L'aggiunta di uno spiovente può inoltre essere effettuata nel foglio di lavoro Linea tetto/pavimento del riquadro proprietà.

Nota: Questa opzione è disponibile solo se la linea del tetto non è stata modificata. Dopo la modifica della linea del tetto, non è possibile aggiungere uno spiovente con questa opzione.

1. Selezionare il muro.
2. Scegliere scheda Murogruppo Editamenu a discesa Linea tetto/pavimentoModifica dinamica .

   Per modificare la geometria della linea del tetto, viene creato un profilo temporaneo.

3. Scegliere scheda Modifica dinamicagruppo ProfiloAggiungi spiovente.

   Se non è possibile selezionare Aggiungi spiovente, la linea del tetto è stata già modificata.

4. Selezionare la linea del tetto.

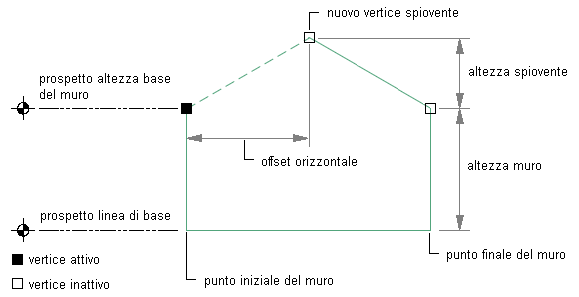

   Modifica della linea del tetto di un muro con l'aggiunta di uno spiovente

   Viene aggiunto un terzo vertice in posizione equidistante dalle due estremità e a circa 2 metri e 50 centimetri dalla linea del tetto.

5. Se necessario, continuare la modifica della linea del tetto o del pavimento.
6. Salvare o ignorare le modifiche.

   Per...	Procedere nel modo seguente...
   Ripristinare la linea del tetto alla sua forma precedente	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le modifiche alla linea del tetto	Scegliere scheda Modifica dinamicagruppo ModificheFine.
