Informazioni sul calcolo dei vani secondo lo standard DIN 277

DIN 277 è lo standard di calcolo area utilizzato in Germania e nei paesi di lingua tedesca. Lo standard DIN 277 disponibile in Set di strumenti AutoCAD Architecture 2024 include il sottogruppo delle convenzioni DIN 277 descritte nelle seguenti sezioni:

Classificazioni di vano in DIN 277

Le classificazioni dei tipi di vano in DIN 277 sono le seguenti:

Tipo di vano DIN	Definizione
A	Con tetto Delimitato completamente da muri o facciate continue su tutti i lati L'altezza del muro o della facciata continua è uguale o maggiore del vano=chiusura su tutta l'altezza
B	Con tetto Parzialmente delimitato da muri o facciate continue L'altezza di almeno un muro o una facciata continua è inferiore al vano=chiusura su altezza parziale
C	Senza tetto
Esterni	Vano esterno

Le classificazioni dei tipi di area netta in DIN 277 sono le seguenti:

Tipo di area netta DIN	Utilizzo
Aree utili residenziali e non residenziali	Uso abitativo, commerciale, produttivo, produzione artigianale, magazzino, vendita, educativo, cultura, servizi sanitari, altri usi
Aree servizi tecnici	Uso operativo, locale impianti meccanici, locale acqua, locale caldaia, locale impianti elettrici e così via
Aree di transito	Vestiboli, corridoi, scale, ascensori e così via

Convenzioni di calcolo per oggetti AutoCAD

È possibile utilizzare oggetti AutoCAD quali polilinee chiuse o rettangoli per generare un vano da sottrarre da un vano associativo. Questa operazione può risultare, ad esempio, utile per rappresentare vani di costruzione o altre aree che altrimenti non risulterebbero disponibili. Dato che non è possibile classificare gli oggetti AutoCAD per definirne il funzionamento, nello standard DIN 277 viene applicato il seguente funzionamento standard ai vani sottratti racchiusi e chiusi formati da oggetti AutoCAD:

• Area netta: l'area racchiusa viene sottratta dall'area netta.
• Area lorda: l'area racchiusa non viene sottratta dall'area lorda.

Calcoli area netta

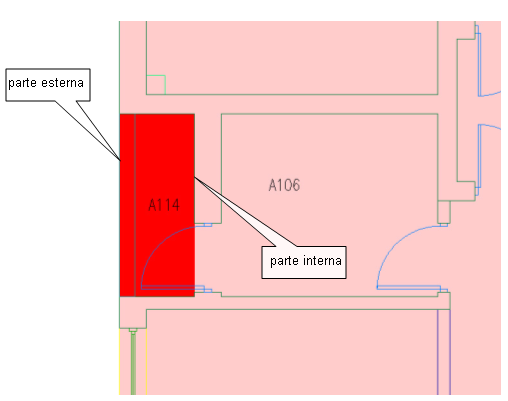

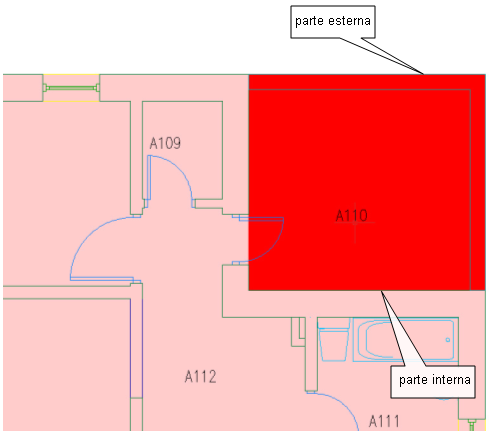

I contorni netti vengono creati nella parte interna dei muri.

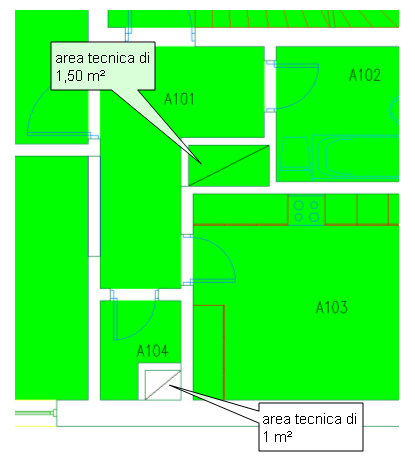

Vano tecnico: se l'area di un vano tecnico è uguale o superiore a 1 m ² , il contorno netto viene calcolato rispetto alla parte interna dei muri. Se l'area di un vano tecnico è inferiore a 1 m ² , il vano non può disporre di un contorno netto e la relativa area viene calcolata come area di costruzione.

Calcoli area lorda

I contorni lordi vengono creati in base alle convenzioni descritte di seguito:

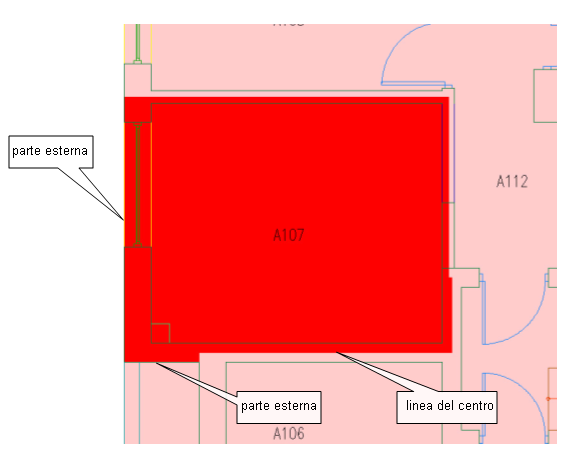

Area lorda (tipo di vano DIN A)
Vano adiacente	Contorno
Tipo di vano DIN A	Misurato dalla linea d'asse del muro
Tipo di vano DIN B o C o assenza di vani adiacenti	Misurato dalla faccia esterna del muro
Vano adiacente non classificato (non specificato)	Misurato dalla faccia esterna del muro

Area lorda (tipo di vano DIN B)
Vani adiacenti	Contorno
Tipo di vano DIN A	Misurato dalla faccia interna del muro
Tipo di vano DIN B	Misurato dalla linea d'asse del muro
Tipo di vano DIN C o assenza di vani adiacenti	Misurato dalla faccia esterna del muro
Vano adiacente non classificato (non specificato)	Misurato dalla faccia esterna del muro

Area lorda (tipo di vano DIN C)
Vani adiacenti	Contorno
Tipo di vano DIN A o B	Misurato dalla faccia interna del muro
Tipo di vano DIN C	Misurato dalla linea d'asse del muro
Nessun vano adiacente	Misurato dalla faccia esterna del muro
Vano adiacente non classificato (non specificato)	Misurato dalla faccia esterna del muro
