La geometria degli elementi strutturali viene creata da una forma contenuta nello stile dell'elemento strutturale che è estrusa lungo l'asse dell'elemento. Ogni forma può presentare livelli di dettaglio differenti nella sua geometria per consentire diverse visualizzazioni dell'elemento strutturale definito dalla forma. Se si osservano le rappresentazioni di visualizzazione di un elemento strutturale, si noterà che la stessa rappresentazione può essere presente più volte. Ciascuna rappresentazione visualizza la forma strutturale ad un differente livello di dettaglio.
È possibile, ad esempio, visualizzare una vista piana di un elemento strutturale mediante le rappresentazioni di elemento strutturale Piano, Piano più dettagliato e Piano meno dettagliato.

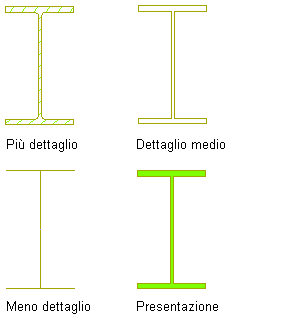

Visualizzazione di un elemento strutturale mediante le rappresentazioni Piano più dettagliato, Piano meno dettagliato e Piano

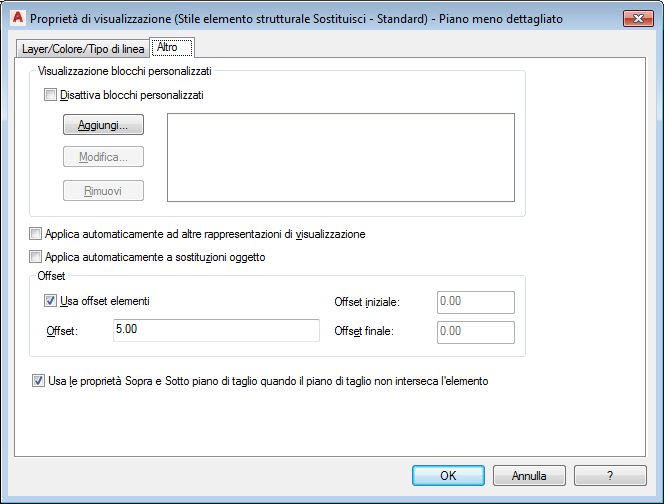

Nella rappresentazione di visualizzazione Piano meno dettagliato, l'elemento viene visualizzato con linee e archi semplici. È possibile utilizzare questa rappresentazione di visualizzazione per creare un piano della struttura visto dall'alto con una rappresentazione a linea singola di una colonna. Nella rappresentazione di visualizzazione Piano meno dettagliato sono inclusi due componenti di visualizzazione, Schizzo trave e Schizzo telaio. È possibile modificare le proprietà di visualizzazione di questi componenti, ad esempio il layer, il colore e il tipo di linea, per differenziare la visualizzazione di travi e telai. Nella scheda Altro della finestra di dialogo di sostituzione dello stile per questa rappresentazione di visualizzazione, è inoltre possibile aggiungere offset tra gli elementi per visualizzarli come in un piano della struttura visto dall'alto. La casella di controllo Usa offset elementi può essere utilizzata soltanto per gli offset iniziali e finali. Il valore Offset sotto la casella di controllo è valido esclusivamente per i telai strutturali e consente di applicare loro un offset orizzontale, in modo da renderli visibili anche quando sono posizionati direttamente sotto una trave.
Nelle rappresentazioni di visualizzazione Piano e Piano più dettagliato, la precedente colonna viene visualizzata con polilinee chiuse. Entrambe le rappresentazioni visualizzano la geometria della colonna; tuttavia, la rappresentazione Piano più dettagliato presenta una maggiore precisione in quanto include anche i raccordi nella visualizzazione della colonna. Utilizzare la rappresentazione Piano per migliorare le prestazioni nel corso della modellazione e la rappresentazione Piano più dettagliato per visualizzare un livello di dettaglio aggiunto per i disegni.
Nella tabella sotto riportata sono elencate le rappresentazioni di visualizzazione degli elementi strutturali e le relative funzioni.
| Utilizzare questa rappresentazione di visualizzazione... | Per… |
|---|---|
| Prospetto | Visualizzare una vista di prospetto di un elemento strutturale con geometria semplificata per garantire prestazioni migliori durante la modellazione. |
| Prospetto più dettagli | Visualizzare una vista di prospetto di un elemento strutturale con tutti i dettagli. |
| Logica | Visualizzare l'asse estruso di un elemento strutturale e le connessioni tra gli elementi. Le connessioni vengono stabilite automaticamente tra gli elementi quando questi si toccano da punto finale a punto finale oppure da un punto finale ad un punto sull'asse estruso di un altro elemento. |
| Modello | Visualizzare un elemento strutturale 3D con geometria semplificata per garantire prestazioni migliori durante la modellazione. |
| Modello più dettagliato | Visualizzare un elemento strutturale 3D con tutti i dettagli in modo da ottenere una rappresentazione dei dettagli su larga scala. |
| Piano | Visualizzare un elemento strutturale 2D con minori dettagli rispetto alla rappresentazione Piano più dettagliato per migliorare le prestazioni. Gli elementi vengono visualizzati come polilinee chiuse piuttosto che sotto forma di linee e archi come nella rappresentazione Piano meno dettagliato. |
| Piano più dettagliato | Visualizzare un elemento strutturale 2D con tutti i dettagli. |
| Piano meno dettagliato | Visualizzare un elemento strutturale 2D con linee e archi semplici per creare un piano della struttura visto dall'alto. Include un componente di visualizzazione Schizzo trave e Schizzo telaio per differenziare travi e telai in una vista piana. |
| Piano presentazione | Visualizzare un elemento strutturale 2D con tratteggio solido (poche) per disegni di presentazione in vista piana. |
| Piano attenuato | Visualizzare un elemento strutturale 2D nella parte a schermo di un piano con componenti e tratteggio visibilmente più chiari di altri oggetti. |
| Riflesso | Visualizzare un elemento strutturale 2D in un piano di soffitto riflesso. |
| Attenuato riflesso | Visualizzare un elemento strutturale 2D nella parte a schermo di un piano di soffitto riflesso con componenti e tratteggio visibilmente più chiari di altri oggetti. |
