Come sottrarre un modificatore di corpo da un muro

Per creare un modificatore di corpo tridimensionale (3D) e sottrarlo da un muro, attenersi alla procedura indicata di seguito. Il modificatore può essere aggiunto ad un muro monocomponente o ad un solo componente in un muro multicomponente.

Il modificatore di corpo può essere creato da un elemento massa, da un gruppo di masse o da qualsiasi altro oggetto AEC con massa. L'oggetto deve essere posizionato nel disegno prima di poter essere impostato come modificatore di corpo.

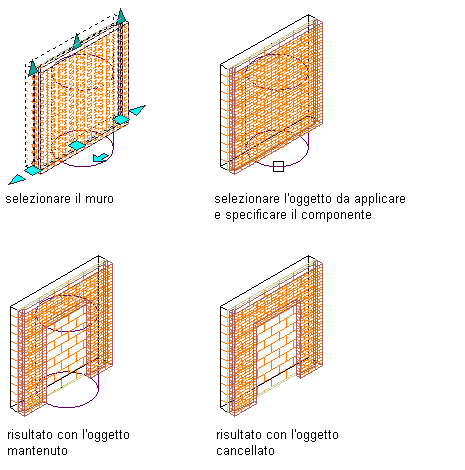

Sottrazione di un modificatore di corpo da un componente di muro

1. Collocare l'oggetto nella posizione in cui si intende sottrarre il modificatore di corpo dal muro.
2. Selezionare il muro da cui sottrarre il modificatore di corpo.
3. Scegliere scheda Murogruppo Editamenu a discesa Modificatori corpoAggiungi.
4. Selezionare l'oggetto da sottrarre dal muro.
5. Selezionare il componente di muro da cui sottrarre l'oggetto.
6. Per Operazione, selezionare Sottrattivo.
7. Immettere una descrizione per il modificatore di corpo.
8. Per non mantenere l'oggetto originale, selezionare Cancella oggetti selezionati; per mantenerlo deselezionare questa opzione.
9. Fare clic su OK.
