Come definire le impostazioni di quotatura per i componenti di muro

Sono disponibili varie opzioni per la quotatura dei singoli componenti di muro. Nello stile di muro è possibile definire le impostazioni di quota per ogni singolo componente di muro. Ogni componente può essere quotato su un lato o su entrambi i lati, nonché sul centro del componente. È inoltre possibile scegliere di non quotare affatto un componente specifico.

• Lato del componente da quotare: nello stile di muro è possibile specificare se la quotatura va eseguita sul lato positivo, sul lato negativo o sul centro del componente stesso per ciascun componente muro. Il lato positivo e negativo di un muro sono determinati dalla direzione di tracciatura del muro. Se si disegna il muro da sinistra a destra, il lato positivo è il lato sinistro (superiore). Se invece si disegna il muro da destra a sinistra, il lato positivo è il destro (inferiore). Se si sceglie di quotare soltanto un lato di un componente muro, è possibile selezionare il lato positivo o negativo del muro


  .
• Funzione strutturale: è possibile impostare un componente muro come strutturale o non strutturale. Quando si imposta lo stile di quota AEC è possibile limitare la quotatura ai soli componenti strutturali del muro oppure estenderla a tutti i componenti.


In alternativa, nel caso di un muro con più componenti, è possibile scegliere di quotare non i singoli componenti, ma la larghezza complessiva o il centro complessivo del muro. Impostare questi punti nello stile di quota AEC.

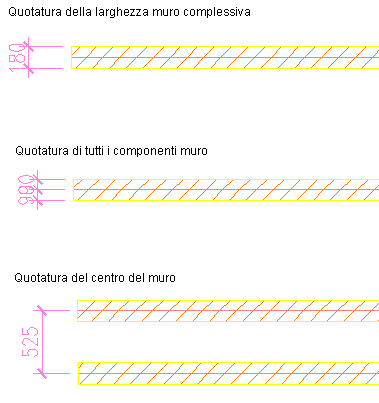

Nello stile di quota AEC è possibile definire le seguenti impostazioni aggiuntive o sostitutive per la quotatura dei componenti muro:

• Per stile: i punti di quotatura selezionati nello stile di muro vengono utilizzati per la quotatura della larghezza dei componenti muro.
• Strutturali per stile: vengono utilizzati i punti di quota specificati per i componenti strutturali dello stile di muro.
• Totale: la quotatura viene applicata alla larghezza complessiva del muro.
• Al centro: la quotatura viene applicata al centro del muro.

Definizione della quotatura dei componenti

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettonici e Stili di muro.
3. Selezionare lo stile di muro da modificare.
4. Fare clic sulla scheda Componenti.
5. Definire se i lati positivo e negativo del muro corrisponderanno ad un lato interno o esterno, selezionando Esterno o Interno per (+) e (-).
6. Per definire un offset per un componente muro, selezionare il componente nella vista elenco e specificare un valore per Incremento offset.

   In alternativa, è possibile utilizzare i tasti freccia.

7. In Funzione selezionare se il componente è strutturale o non strutturale.

   Questa distinzione è importante per la creazione di uno stile di quota per un muro con più componenti: è infatti possibile definire uno stile di quota per la quotatura dei soli componenti strutturali.

   In alternativa è possibile impostare la funzione del componente come non specificata.

8. Per specificare le impostazioni di quotatura per un componente di muro, verificare che il componente sia selezionato nella vista elenco.
   Nota: Il componente selezionato viene evidenziato nel disegno visualizzato a sinistra.

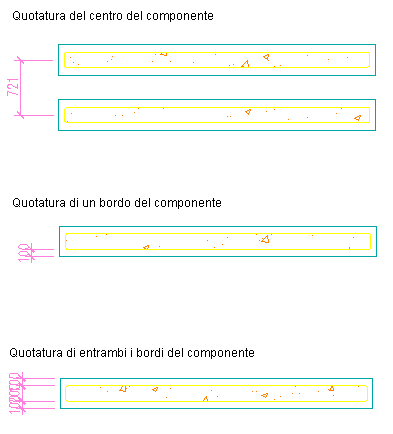

9. In Quota selezionare le caselle di controllo appropriate per indicare se il componente va quotato su un lato, su entrambi i lati o al centro.
   • Per quotare il componente su un solo lato, selezionare la casella di controllo sotto o sotto , a seconda che si desideri quotare il lato sinistro o destro del componente.
   • Per quotare il componente su entrambi i lati, selezionare entrambe le caselle di controllo per e .
   • Per quotare il componente al centro, selezionare la casella di controllo sotto .
10. Scegliere OK per completare la quotatura del componente nello stile di muro.
