- Selezionare il vano in cui si desidera modificare il vertice dell'apertura e fare clic sul grip Modifica superfici.
- Fare clic sul grip della superficie in cui è contenuta l'apertura che si desidera modificare.
- Selezionare il grip Vertice per il vertice da modificare.
Il grip Vertice dispone di tre modalità di modifica:
- Sposta: è la modalità di default. Utilizzare questa modalità per spostare il vertice selezionato in qualsiasi direzione. Se necessario, i segmenti vicini vengono stirati.
- Rimuovi: utilizzare questa modalità di modifica per rimuovere un vertice. I segmenti vicini vengono sostituiti da una linea.
- Applica offset ai bordi: utilizzare questa modalità di modifica per spostare un vertice e contemporaneamente i bordi adiacenti del contorno di vano.

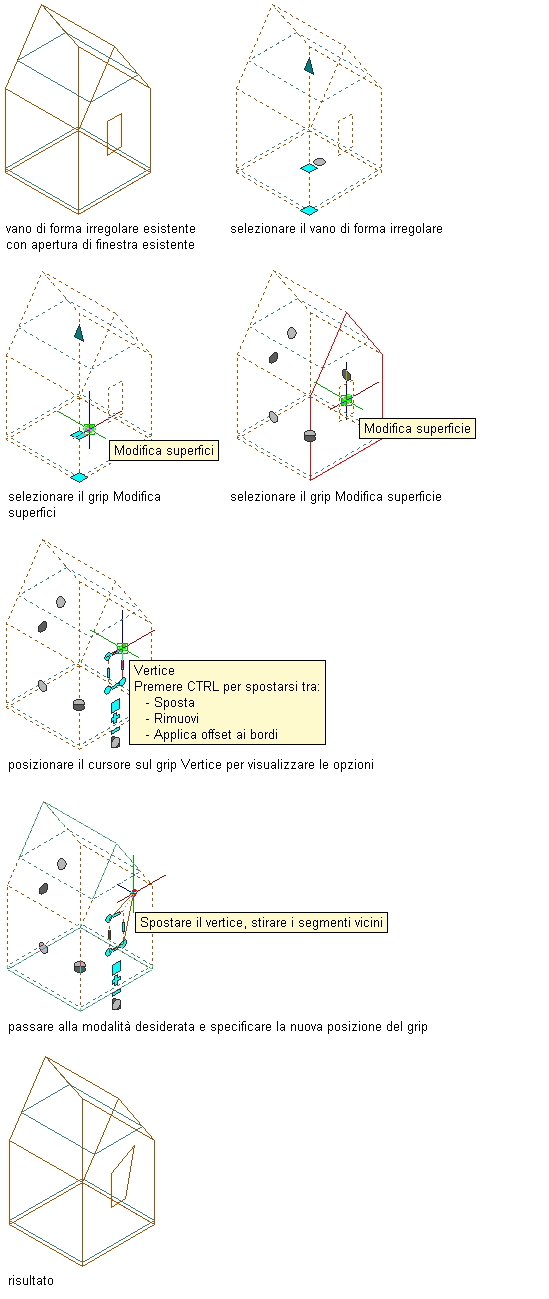

Spostamento del vertice di un'apertura per finestre in una superficie di vano di forma irregolare

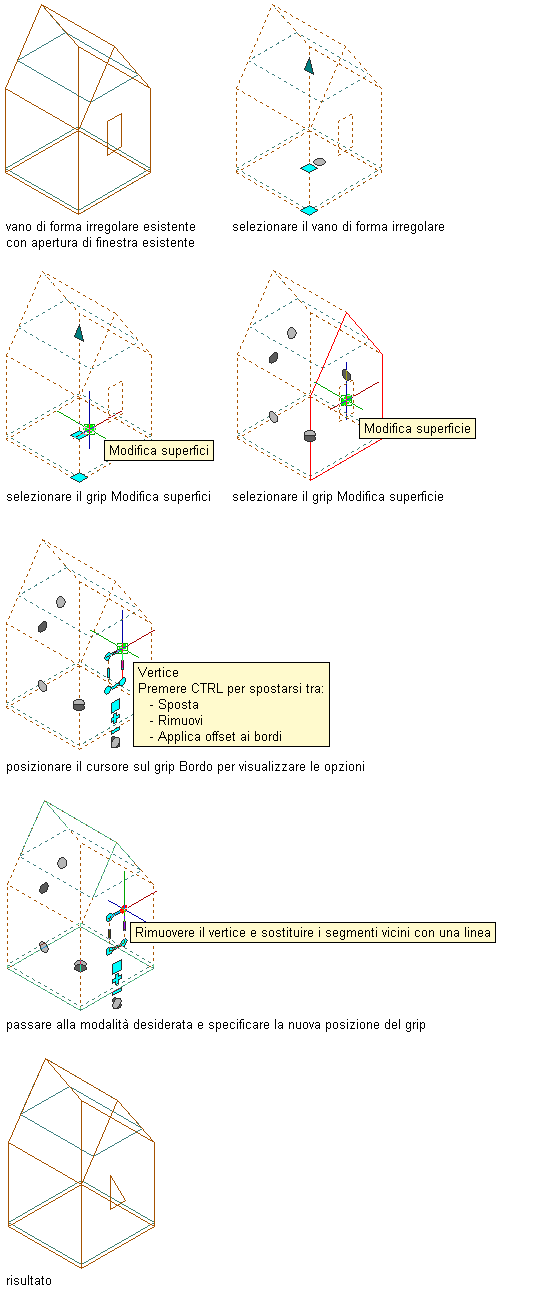

Rimozione del vertice di un'apertura per finestre in una superficie di vano di forma irregolare

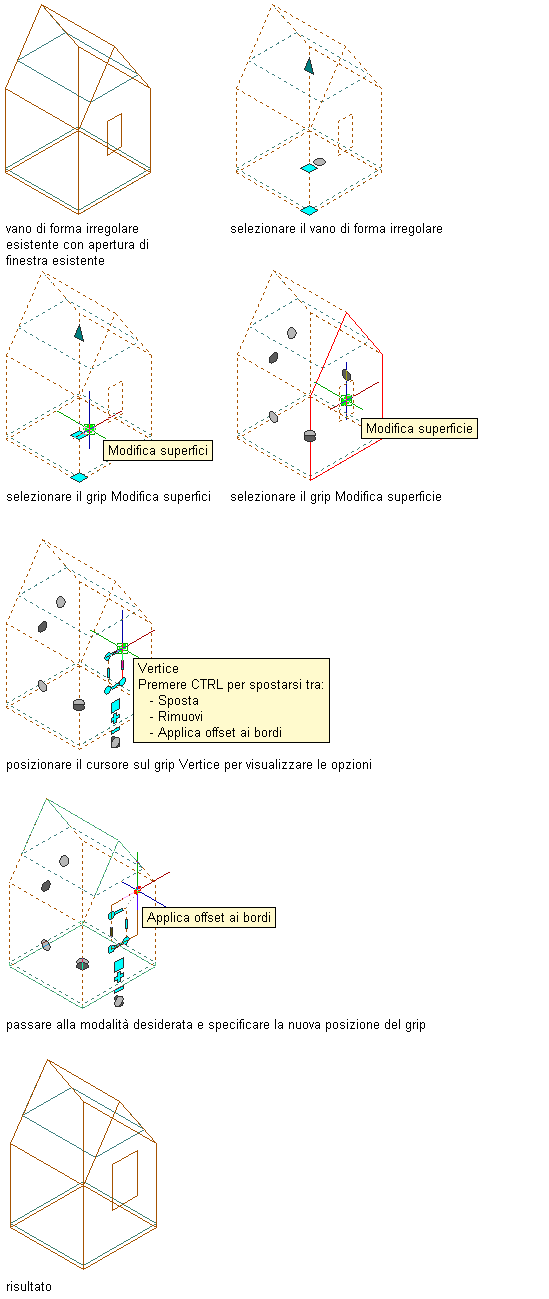

Offset dei bordi di un'apertura per finestre in una superficie di vano di forma irregolare
- Modificare il vertice nel modo desiderato.
Per... Procedere nel modo seguente... Spostare il vertice Spostare il vertice nella posizione desiderata e fare clic oppure immettere un valore e premere INVIO. Rimuovere il vertice Premere CTRL per passare alla modalità di modifica Rimuovi vertice e fare clic per confermare la rimozione. Spostare il vertice e i bordi adiacenti Premere due volte CTRL per passare alla modalità di modifica Applica offset ai bordi. Spostare il vertice nella posizione desiderata e fare clic oppure immettere un valore e premere INVIO. - Per uscire dalla modalità di modifica della superficie, fare clic sul grip Esci da modifica superfici. Nota: Nei vani estrusi 3D è possibile creare solo aperture rettangolari. Se si desidera utilizzare un'altra forma di apertura della superficie, convertire il vano estruso 3D in un vano di forma irregolare 3D.
