Come aggiungere un vertice ad un componente di intersezione muro

Per modificare un'intersezione muro mediante l'aggiunta di un vertice sul bordo di un componente o in prossimità di tale bordo, attenersi alla procedura indicata di seguito. Con l'aggiunta di vertici al bordo di un componente si dispone di più opzioni per la modifica della forma.

1. Selezionare il segmento di muro con l'intersezione muro da modificare.
2. Scegliere scheda Murogruppo PosizionamentoModifica dinamica posizionamento.

   Vengono visualizzati i grip Vertice e Bordo del primo componente muro in base all'indice degli stili di muro.

3. Selezionare il componente a cui aggiungere un vertice.

   È possibile aggiungere vertici ad un solo componente per volta. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo ProfiloAggiungi vertice.
5. Specificare una posizione per il nuovo vertice sul bordo componente o in prossimità del bordo.
6. Chiudere la sessione di modifica dinamica:

   Per...	Procedere nel modo seguente...
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

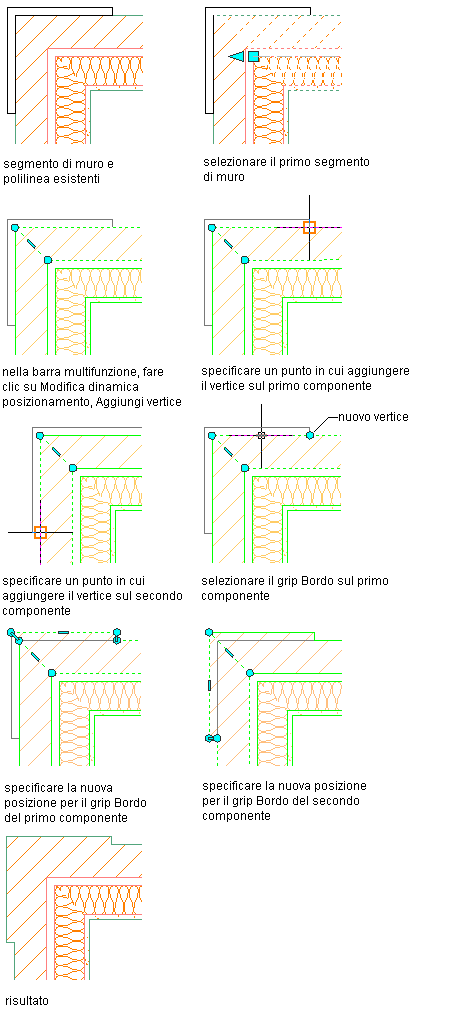

   Nell'esempio seguente vengono aggiunti nuovi vertici ai componenti, quindi una condizione di angolo con rivestimento esterno in mattoni viene modificata con i grip Bordo.
